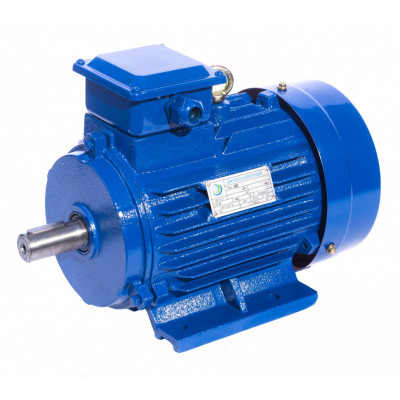

Электродвигатель АИР 160 S4 (АИР160S4) 15 кВт 1500 об/мин 1081

Описание Электродвигатель АИР 160 S4 (АИР160S4) 15 кВт 1500 об/мин 1081

Применение и назначение

Общепромышленный электродвигатель АИР 160 S4 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 160 S4 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 160 S4 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 160 S4 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 160 S4

АИР	160	S	4
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 160 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) S - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 4 - число полюсов электродвигателя.

Конструктивные элементы электродвигателя АИР 160 S4

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Специальное исполнения под заказ купить АИР160S4

• АИРС160S4 - повышенного скольжения;
• АИРЕ160S4 Е - со встроенным электромагнитным тормозом;
• АИР160S4 Т2 - тропического исполнения;
• АИР160S4 ОМ2 - морского исполнения;
• АИР160S4 Х2 - химстойкое исполнение.

Электромотор АИР 160 S4 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 160 S4

• АД160S4 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А160S4 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ160S4 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ160S4 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР160S4 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР160S4 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР160S4 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ160S4 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А160S4 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
