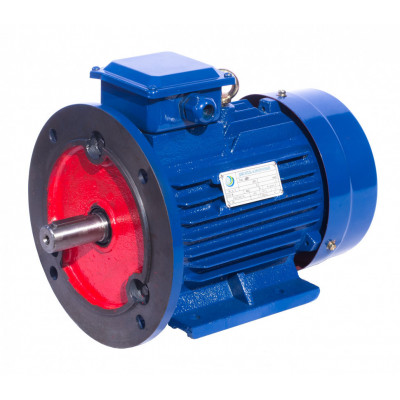

Электродвигатель АИР 90 L6 (АИР90L6) 1,5 кВт 1000 об/мин 2081

Описание Электродвигатель АИР 90 L6 (АИР90L6) 1,5 кВт 1000 об/мин 2081

Применение и назначение

Общепромышленный электродвигатель АИР 90 L6 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 90 L6 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 220/380. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 90 L6 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 90 L6 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 90 L6

АИР	90	L	6
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 90 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) L - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 6 - число полюсов электродвигателя.

Конструктивные элементы электродвигателя АИР 90 L6

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Специальное исполнения под заказ купить АИР90L6

• АИРС90L6 - повышенного скольжения;
• АИРЕ90L6 Е - со встроенным электромагнитным тормозом;
• АИР90L6 Т2 - тропического исполнения;
• АИР90L6 ОМ2 - морского исполнения;
• АИР90L6 Х2 - химстойкое исполнение.

Электромотор АИР 90 L6 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 90 L6

• АД90L6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А90L6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ90L6 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ90L6 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР90L6 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР90L6 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР90L6 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ90L6 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А90L6- производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
