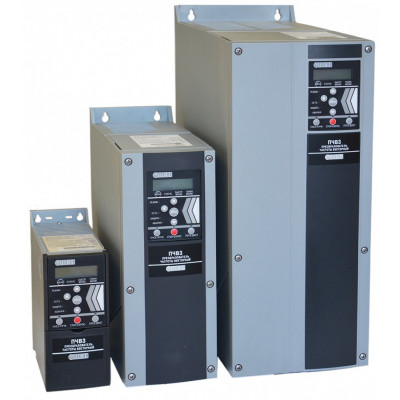

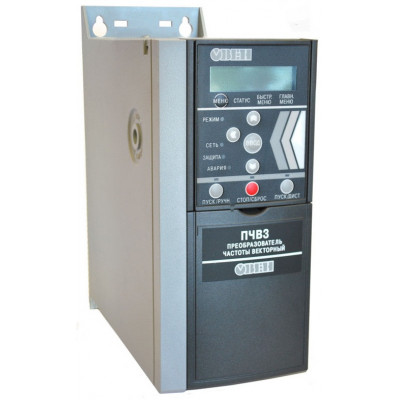

Описание Преобразователь частоты Овен ПЧВ3-5К5-В
Применения преобразователя частоты ОВЕН ПЧВ3-5К5-В:
Модель нового поколения частотных преобразователей с дополнительными возможностями для управления насосами и вентиляторами. ОВЕН ПЧВ3-5К5-В имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Ее функционал заточен под наиболее популярные HVAC-применения – это и «спящий» режим необходимый в системах с переменным разбором жидкости для насосов, и специализированный противопожарный режим необходимый для частотных преобразователей, управляющих вентиляцией в современном здании. Может быть с успехом использован в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.
ОВЕН ПЧВ3 будет лучшим решением для систем вентиляции, дымососов, систем канализации, градирен, чилеров, систем холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.
Функции преобразователя частоты ОВЕН ПЧВ3-5К5-В:
- Плавный пуск и останов двигателя, в том числе отложенный запуск;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода;
- Специализированный «спящий» режим для эффективной работы при малом разборе;
- Специализированный противопожарный режим для систем вентиляции;
- Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения;
- Пропуск резонансных частот (до 2 участков пропуска);
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Схема электрических соединений ОВЕН ПЧВ3-5К5-В:
Между клеммами UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!
В модификациях ПЧВ3, мощностью, от 30 кВт до 90 кВт выводы DC-шины (DC+ и DC-) не предусмотрены.
Габаритные размеры преобразователя частоты ОВЕН ПЧВ3-5К5-В:
| Модель | Размеры, мм | |||||||
| A | a | B | b | C | d | e | f | |
| ПЧВ3-5К5-В | 255 | 240 | 100 | 74 | 206 | 11 | 5,5 | 8,1 |
Характеристики
Аналоговый выход
160 m
Бренд
Овен
Вибропрочность
1 grade
Встроенные источники питания
10 В/25 мА, 24 В/80 мА
Класс защиты
IPX20
Кратковременная перегрузочная способность
135 %
Максимальная влажность воздуха (без конденсации)
1 m
Максимальная длина неэкранированного кабеля двигателя
50 m
Максимальная длина экранированного кабеля двигателя
25 m
Масса
4.5 kg
Напряжение
380 B
Номинальное входное переменное напряжение
380 - 480 B
Номинальное выходное напряжение
480 B
Номинальный входной ток
13 A
Номинальный выходной ток
12 A
Перегрузочная способность в течение 1 мин
110 %
Потребляемая мощность
5.5 Вт
Программируемых аналоговых входа
2 B
Протокол RS-485
Modbus RTU, FLN, Metasys; BACnet MSTP
Релейный выход сигнала аварии
180 m
Температур при номинальном выходном токе
0 - 40 C
Температур со снижением выходного тока
-20 - 50 C
Температура при хранении и транспортировке
-30 - 70 C
Фазность
трехфазный
Фазность входного напряжения
110 m
Фазность выходного напряжения
130 m
Цифровые входы
150 m
