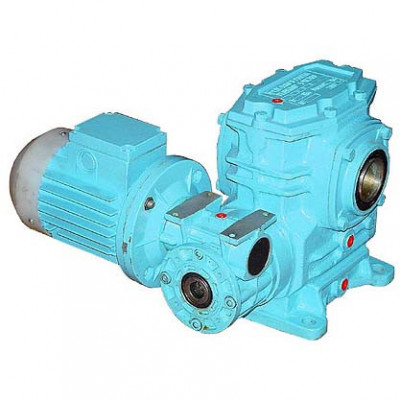

Мотор-редуктор червячный МЧ2(Ф)-200

Top

New

Модель: 1015638

Краткое описание

Применения червячного мотор-редуктора МЧ2(Ф)-200: Мотор-редуктор червячный двухступенчатый МЧ2(Ф)-200 предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующего в приводах машин...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Мотор-редуктор червячный МЧ2(Ф)-200

Применения червячного мотор-редуктора МЧ2(Ф)-200:

Мотор-редуктор червячный двухступенчатый МЧ2(Ф)-200 предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующего в приводах машин, оборудования и механизмах. Рекомендуется его примененять в диапазоне передаточных чисел от 100 до 4000.

Условия эксплуатации червячного мотор-редуктора МЧ2(Ф)-200:

нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
работа длительная (до 24 ч. в сутки) или с периодическими остановками;
вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69

Варианты сборки червячного мотор-редуктора МЧ2(Ф)-200:

Вариант расположения червячной пары:

Габаритные и присоединительные размеры червячного мотор-редуктора МЧ2(Ф)-200:

Модель	Размеры, мм
Модель	aw1	aw2	A	A1	B	B1	L	L1	L2max	L3	L4	H	H1	c	d	dвх	dвых
МЧ2-100/200	100	200	475	420	330	275	700	340	978	225	365	595	160	32	24	32	80

Модель	Размеры, мм
Модель	aw1	aw2	D	D1	D2	H	L	L1	L2max	L3	L7	L8	c1	c2	d1	dвх	dвых	n
МЧ2Ф-100/200	100	200	530	410	470	595	700	340	968	225	205	380	30	5	24	32	80	8
