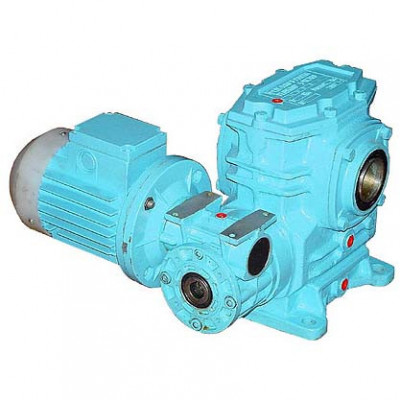

Мотор-редуктор червячный МЧ2(Ф)-63

Top

New

Модель: 1015633

Краткое описание

Применения червячного мотор-редуктора МЧ2(Ф)-63: Мотор-редуктор червячный двухступенчатый МЧ2(Ф)-63 предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующего в приводах машин, ...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Мотор-редуктор червячный МЧ2(Ф)-63

Применения червячного мотор-редуктора МЧ2(Ф)-63:

Мотор-редуктор червячный двухступенчатый МЧ2(Ф)-63 предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующего в приводах машин, оборудования и механизмах. Рекомендуется его примененять в диапазоне передаточных чисел от 100 до 4000.

Условия эксплуатации червячного мотор-редуктора МЧ2(Ф)-63:

нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
работа длительная (до 24 ч. в сутки) или с периодическими остановками;
вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69

Варианты сборки червячного мотор-редуктора МЧ2(Ф)-63:

Вариант расположения червячной пары:

Габаритные и присоединительные размеры червячного мотор-редуктора МЧ2(Ф)-63:

Модель	Размеры, мм
Модель	aw1	aw2	A	A1	A2	A3	B	B1	B2	L	L1	L2max	L3	L4	H	H1	c	d	d1	d2	E	dвх	dвых
МЧ2-40/63	40	63	220	180	150	45	197	165	125	333	100	571	100	173	232	82	5	13	10,5	16	8	16	28

Модель	Размеры, мм
Модель	aw1	aw2	D	D1	D2	H	L1	L3	L6	L2max	L7	L8	c1	c2	d3	dвх	dвых	n
МЧ2(Ф)-63	40	63	205	140	175	200	100	100	333	571	120	166	10	3,5	12	16	28	4
