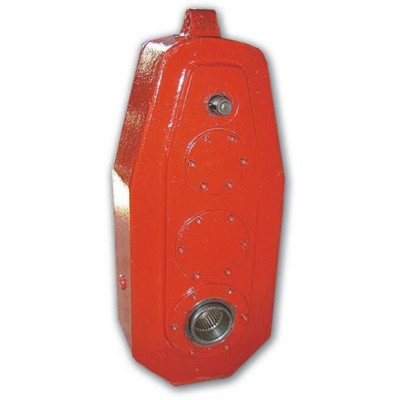

Редуктор трехступенчатый крановый ЦЗВК(Ф)-160

Модель: 1015581

Краткое описание

Применения специального кранового редуктора ЦЗВК(Ф)-160: Редуктор цилиндрический трехступенчатый вертикальный ЦЗВК(Ф)-160 предназначен для использования в подъемно-транспортном оборудовании, а также в качестве при...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Редуктор трехступенчатый крановый ЦЗВК(Ф)-160

Применения специального кранового редуктора ЦЗВК(Ф)-160:

Редуктор цилиндрический трехступенчатый вертикальный ЦЗВК(Ф)-160 предназначен для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Ц3ВК(Ф) — модель редукторов, устанавливаемых в моторах в наклонном и вертикальном положениях. Работа этих крановых механизмов основывается на передаче крутящего момента двигателя. Их главная задача — снижение частоты оборотов валов мотора и увеличение вращательного момента. В механизмах, приводящих в движение грузоподъемные краны, а также крановые тележки применяются данные редукторы. Тип ЦЗВК устанавливается только вертикально.

В любом из вариантов сборки механизмы оснащаются тихоходными выходными валами полой конструкции.

Модель	*Номинальный момент на тихоходном валу, Нм**
	Передаточное отношение
	10	12,5	16	20	25	31,5	40	50	63	80	100
ЦЗВК(Ф)-160	10,46	8,37	6,54	5,23	4,18	3,32	2,61	2,09	1,66	1,3	-

Условия эксплуатации специального кранового редуктора ЦЗВК(Ф)-160:

нагрузка постоянная и переменная по значению;
одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1800 об/мин.;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
климатические исполнения: У, Т (для категорий размещения 1…3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Варианты сборки специального кранового редуктора ЦЗВК(Ф)-160:

Габаритные и присоединительные специального кранового редуктора ЦЗВК(Ф)-160:

Модель	Размеры, мм
Модель	a1	a2	a3	A	B	C	C1	C2	D1	D2	D3	D4	L	L1	L2	L3	L4	N	N1
ЦЗВК(Ф)-160	100	160	160	236	50	345	234	408	14	-	22	265	756	171	138	28	100	304	200

Размеры концов входных валов с зубчатой муфтой ЦЗВК(Ф)-160:

Модель	Размеры, мм
Модель	D	D1	l1	l2	l3	m	z	De1	B	R	dH7	d	l	b p9	h
ЦЗВК(Ф)-160	230H7	300	82	6	11	2,5	30	80	12	185	28	45	47	8	30,9
