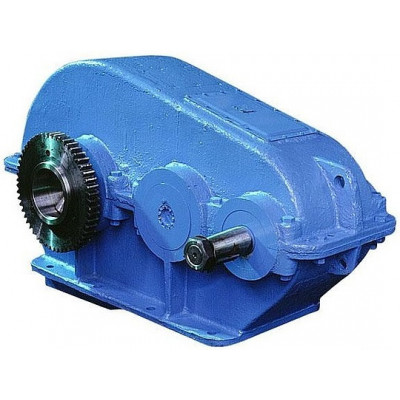

Редуктор двухступенчатый крановый РК 500

Модель: 1015563

Краткое описание

Применения кранового цилиндрического редуктора РК 500: Редуктор цилиндрический крановый РК 500 предназначен для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.Реду...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Редуктор двухступенчатый крановый РК 500

Применения кранового цилиндрического редуктора РК 500:

Редуктор цилиндрический крановый РК 500 предназначен для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Редуктор РК 500 незаменим на производстве, в частности, при работе с подъемными кранами. Основным предназначением является изменение скорости вращения валов, а также крутящих моментов на входе и выходе. Устанавливают редуктор в верхней части крана, или в качестве механического привода.

Условия эксплуатации кранового цилиндрического редуктора РК 500:

нагрузка постоянная, переменная, реверсивная или в одну сторону;
работа с остановками и длительная (круглосуточная);
вращение в любую из сторон;
частота вращения первичного вала до 1500 об/мин;
атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Варианты сборки кранового цилиндрического редуктора РК 500:

Габаритные и присоединительные кранового цилиндрического редуктора РК 500:

Модель	Размеры, мм
	Межосевые расстояния		L	L1	L2	l	l1	l2	l3	l4	l5	B	B1	B2	B3	H	H1	H2	h	d
	awт	awб
РК 500	350	500	1640	510	550	1120	610	300	205	546	530	580	520	580	408	875	400	105	35	32

Размеры валов размеры редуктора РК 500:

Модель

Размеры, мм

конические входные

цилиндрические выходные

РК 500

83,5

M64 x 4

130

170

130

130m6

150

M20

200

141

Размеры выходных валов в виде зубчатой муфты РК 500:

Модель	Размеры, мм
	Зацепление			L, не менее	l	K	B	d (пред. откл. по F7)	d1 (пред. откл. по e8)
	m	z	b
РК 500	8	54	50	73	22	40	78	190	260
