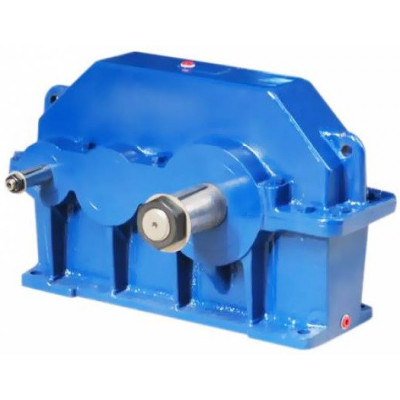

Редуктор цилиндрический двухступенчатый 1Ц2У-500

Модель: 1015550

Краткое описание

Применения цилиндрического редуктора 1Ц2У-500: Редуктор цилиндрический двухступенчатый горизонтальный с зацеплением 1Ц2У-500 предназначен для изменения крутящих моментов и частоты вращения в приводах машин и механ...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Редуктор цилиндрический двухступенчатый 1Ц2У-500

Применения цилиндрического редуктора 1Ц2У-500:

Редуктор цилиндрический двухступенчатый горизонтальный с зацеплением 1Ц2У-500 предназначен для изменения крутящих моментов и частоты вращения в приводах машин и механизмов в следующих условиях, согласно ГОСТ 16162-93.

Буква Н в обозначении редуктора Ц2У-Н указывает, что зубчатые передачи имеют зацепление Новикова. Конструкция редукторов Ц2У-Н подобна редукторам Ц2У.

Условия эксплуатации редуктора 1Ц2У-500:

нагрузка постоянная и переменная одного направления и реверсивная;
вращение валов в любую сторону;
работа постоянная и с периодическими остановками;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69.

Варианты сборки редуктора 1Ц2У-500:

Габаритные и присоединительные размеры цилиндрического редуктора 1Ц2У-500:

Модель	Размеры, мм
Модель	Aw т	Aw б	B	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц2У-500	500	315	700	580	650	1055	530	60	1650	615	360	565	530	690	42

Присоединительные размеры цилиндрических валов 1Ц2У-500:

Модель	Размеры, мм
	быстроходный вал				тихоходный вал
	d	l	b	t	d	l	b	t
1Ц2У-500	90m6	170	25	95	180m6	300	45	190
