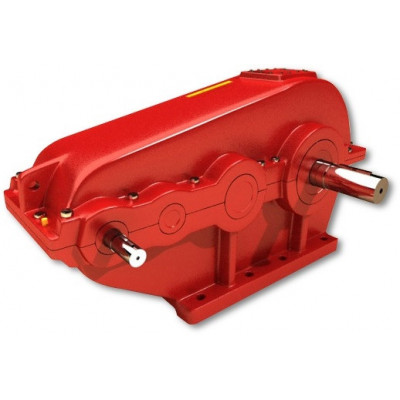

Редуктор цилиндрический трехступенчатый ЦТНД-500

Модель: 1015534

Краткое описание

Применения цилиндрического редуктора ЦТНД-500: Редуктор зубчатый цилиндрический трёхступенчатый горизонтальный общего назначения ЦТНД-500 предназначен для изменения крутящих моментов и уменьшения чисел оборотов и ...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Редуктор цилиндрический трехступенчатый ЦТНД-500

Применения цилиндрического редуктора ЦТНД-500:

Редуктор зубчатый цилиндрический трёхступенчатый горизонтальный общего назначения ЦТНД-500 предназначен для изменения крутящих моментов и уменьшения чисел оборотов и эксплуатации в макроклиматических районах с умеренным (исполнение У) и сухим и влажным тропическим (исполнение Т) климатом, категорий 1, 2, 3, 4 ГОСТ 15150-69.

Редуктор с двумя линиями зацепления применяется для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых в угольной промышленности.

Условия эксплуатации редуктора ЦТНД-500:

нагрузка постоянная и переменная, одного направления и реверсивная;
работа постоянная и с периодическими остановками;
вращения валов в любую сторону без предпочтительности при скорости вращения быстроходного вала до 1500 оборотов в минуту;
температура внешней среды — от -40 °C до +50 °C;
повышенная запыленность, неагрессивная среда;
влажность при температуре 20 °C – до 95%.
климатическое исполнение У1 также может эксплуатироваться в условиях холодного климата макроклиматического района I1 по ГОСТ 16350-80.

Варианты сборки редуктора ЦТНД-500:

Габаритные размеры цилиндрического редуктора ЦТНД-500

Модель	Размеры, мм
Модель	Aw т	Aw с	A	A 1	B	H	H 1	L	L 1	L 2	L 3	L 4	d	п
ЦТНД-500	500	1015	915	400	490	985	500	1720	1080	215	340	517	33	8

Присоединительные размеры цилиндрических валов ЦТНД-500

Модель	Размеры, мм
	быстроходный вал				тихоходный вал
	d	l	b	t	d	l	b	t
ЦТНД-500	50	82	14	53,5	160	240	40	169
