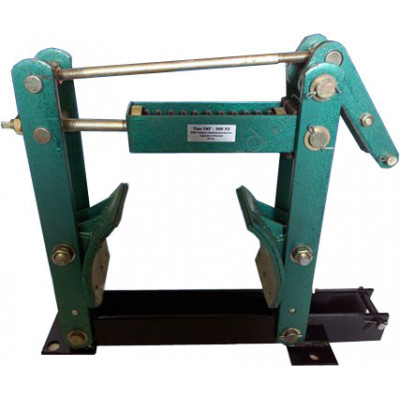

Рама тормоза кранового ТКГ-300

Top

New

Модель: 1008894

Краткое описание

Крановый тормоз ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400 предназначен для установки на подъемно-транспортном оборудовании. Тормоз применяется для остановки и удержания валов механизмов в заторможенном состоянии при неработаю...

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Рама тормоза кранового ТКГ-300

Крановый тормоз ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400 предназначен для установки на подъемно-транспортном оборудовании. Тормоз применяется для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе.

Тормоз колодочный (крановый) состоит из рычажного механизма и электрического гидротолкателя. Рычажная система за счет усилия пружины, через систему рычагов накладывает тормозные колодки с необходимым усилием на тормозной барабан, затормаживая его. Толкатель электрогидравлический преодолевая усилия пружины растормаживает систему.

Данный тормоз имеет широкое применение в горнодобывающей, металлургической и других отраслях промышленности и т.д.

Технические и эксплуатационные особенности:

Расположение тормозов: вертикальное;
Расположение оси тормозного шкива: горизонтальное;
Работают в пожаровзрывобезопасной среде;
На открытом воздухе для тормозов необходима специальная защита — кожух от попадания атмосферных осадков и действия солнечной радиации;
Климатическое исполнение «У», категория «2»;
Относительная влажность воздуха: 80% при 20° С;
Температура окружающего воздуха: —40° С до +40° С;
Рабочее напряжение 380 В;
Частота тока 50 Гц;
Конструкция крановых тормозов имеет широкий диапазон тормозных моментов благодаря установке на них толкателей различных типоразмеров;
Окружающая среда не должна содержать паров или газов.

Габаритные размеры крановых тормозов ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500:

Состав тормоза:

1 - Привод; 2 - Основание; 3 - Болт упорный; 4 - Колодка; 5 - Стойка; 6 - Шток; 7 - Стойка; 8 - Пружина; 9 - Рычаг верхний.

Тип	Габаритные и присоединительные размеры, мм
Тип	А	А₁	В	D	Н	Н₁	L	L₁	L₂	L₃
ТКГ-160	200	72	202	160	415	144	495	355	263	140
ТКГ-200	350	175	202	200	425	170	603	419	415	213
ТКГ-300	500	250	212	300	550	240	772	502	560	270
ТКГ-400	340	170	232	400	600	300	895	630	530	265
ТКГ-500	410	205	232	500	735	400	1160	727	786	433

Тип	Габаритные и присоединительные размеры, мм
Тип	а₁	а₂	b	b₁	b₂	d	h_mах	l₁	l₂	s	s₁
ТКГ-160	90		70	120		13	32	30		6	6
ТКГ-200	120	60	90	150	90	18	32	50	80	8	7
ТКГ-300	150	80	140	190	120	22	65	80	100		12
ТКГ-400	68		180	180	128	22	80	120
ТКГ-500	85		200	200	140	27	80	180
