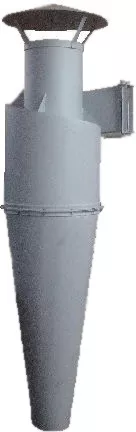

Циклоны Ц – это наиболее популярная модель циклонов для улавливания древесной пыли, а также стружки и опилок. Основной функцией является удаление из газовой среды частиц пыли, находящейся в сухом состоянии. Такие же инструменты установлены и в дробильных установках, а также используются при транспортировке различного рода сыпучих материалов и летучей золы. Циклоны Ц обладают очень высокой степенью очистки окружающего воздуха от пыли и других посторонних частиц. Его не следует использовать для удаления волокнистой пыли и слипающихся частиц. Кроме того не рекомендуется его использовать и для очистки таких воздушных сред, в которых есть капельножидкая фаза, или присутствует конденсат. Циклоны Ц широко применяется в деревообрабатывающей сфере, цветной металлургии, энергетике, на заводах по изготовлению мебели и в других сферах. |
| Модель | Производительность по воздуху |
Диаметр | Высота | Масса | Цена |
| м3 / час | мм | мм | кг | грн | |
| Ц-250 | 500-700 | 250 | 1150 | 18,1 | {{ciklon-c-250}} |
| Ц-300 | 700-1000 | 300 | 1380 | 26,3 | {{ciklon-c-300}} |
| Ц-375 | 1000-1500 | 375 | 1720 | 36 | {{ciklon-c-375}} |
| Ц-450 | 1500-2200 | 450 | 2035 | 53,6 | {{ciklon-c-450}} |
| Ц-550 | 2200-3200 | 550 | 2505 | 71 | {{ciklon-c-550}} |
| Ц-600 | 2600-3250 | 600 | 2455 | 78,7 | {{ciklon-c-600}} |
| Ц-675 | 3200-4600 | 675 | 3053 | 101,1 | {{ciklon-c-675}} |
| Ц-730 | 3850-4800 | 730 | 3345 | 106,1 | {{ciklon-c-730}} |
| Ц-800 | 4600-6600 | 800 | 3650 | 159,5 | {{ciklon-c-800}} |
| Ц-870 | 5450-6850 | 870 | 3980 | 184,5 | {{ciklon-c-870}} |
| Ц-950 | 6600-9500 | 950 | 4335 | 207,5 | {{ciklon-c-950}} |
| Ц-1050 | 7950-9950 | 1050 | 4815 | 246 | {{ciklon-c-1050}} |
| Ц-1150 | 9500-14000 | 1150 | 5255 | 312,9 | {{ciklon-c-1150}} |
| Ц-1235 | 11000-13700 | 1235 | 5655 | 325,3 | {{ciklon-c-1235}} |
| Ц-1320 | 12550-15700 | 1320 | 6045 | 458,9 | {{ciklon-c-1320}} |
| Ц-1400 | 14000-20000 | 1400 | 6395 | 462,4 | {{ciklon-c-1400}} |
| Ц-1500 | 16000-20220 | 1500 | 6855 | 515,3 | {{ciklon-c-1500}} |
| Ц-1600 | 18400-23000 | 1600 | 7335 | 571,5 | {{ciklon-c-1600}} |
| Ц-1700 | 19550-25000 | 1700 | 7794 | 607 | {{ciklon-c-1700}} |
Применение и назначение циклонов Гипродревпрома типа Ц
Циклоны Ц применяется с целью сухой очистки газов, которые выделяются в ходе протекания некоторых технологических процессов: техническая сушка древесины, агломерация, горение топлива, обжиг какого-либо строительного материала и так далее. Кроме того, приборы получили широкое распространение в сфере очистки аспирационного воздуха в таких ветвях промышленности, как металлургия (как цветная, так и черная), машиностроительная отрасль, нефтяная, химическая и другие.
Нельзя использовать циклоны типа Ц во взрывоопасных и токсичных средах, а также для улавливания слипающихся частиц пыли.
Циклоны данной категории нашли применение в следующих сферах производства:
- Цветная металлургия;
- Черная металлургия;
- Химическая промышленность;
- Нефтяная промышленность;
- Машиностроительная промышленность;
- другая промышленность.
Маркировка циклонов Гипродревпрома типа Ц
| Ц | - | 300 | Л | х | 2 | У | П |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1. Ц - обозначение устройства «циклон» 2. Внутренний диаметр цилиндрической части 3. Направление движения воздуха: «Л» – левое «П» - правое |
4. Форма улитки пирамидальная 5. Количество циклонов в группе 6. Устройство циклона: «У» – с камерой очищения газа в виде «улитки» «С» - с камерой очищения газа в виде сборника |
Конструкция и материалы изготовления циклонов Гипродревпрома типа Ц
Циклоны Ц производятся с применением взрывобезопасной конструкции, то есть в первоначальной конструкции уже есть некоторое количество взрывных клапанов, а бункер для накапливания пыли имеет малые размеры, чтобы в одном месте не собиралось слишком много взрывоопасных веществ. С целью увеличения срока эксплуатации циклонов, к местам с наибольшим износом (нижняя часть конуса и входная часть улитки) снаружи привариваются дополнительные листы. Циклоны, которые в диаметре имеют меньше 80 см, не желательно использовать для улавливания абразивной пыли.
Циклоны могут быть одиночными и групповыми, сто зависит от условий эксплуатации. Группы циклонов могут включать 2,4,6 или 8 элементов, имеющих равный диаметр. Одиночный циклон может изменять свой внутренний диаметр, величина которого лежит в пределах от 30 до 140 см.
Принцип работы циклонов Гипродревпрома типа Ц
Процесс очистки воздуха от пыли осуществляется за счет центробежной силы, которая возникает во время тангенциальной подачи загрязненного воздуха в корпус устройства с достаточно большой скоростью. После попадания в корпус, частицы пыли ударяются об стенки циклона, при этом скорость воздуха на выходе из зазора кольцевой формы между корпусом и выходной трубой сильно падает и становится гораздо меньше скорости движения частиц пыли. В центре циклона воздух меняет свое направление движения на противоположное (на 180 градусов). Там же происходит полная его очистка от грязи и пыли под действием инерциальных сил. Все пылевые частицы оседают на дне корпуса, а далее попадают в специальный накопитель пыли.
Комплектность циклонов Ц
Циклоны Ц конструктивно состоят из следующих составных частей:
- конус;
- корпус;
- сепаратор;
- зонт;
- косынка;
- входной патрубок;
- крышка корпуса;
Чертеж циклонов типа Ц
