Подбор циклонов ЦОК
| Циклон | Производи- тельность, м3/ч | Размеры ЦОК, мм | Масса, кг | Цена, грн (с НДС) | ||
| D | H | А х Б | ||||
| Циклоны без бункера для сбора пыли | ||||||
| Циклон ЦОК-1 | 130-187 | 100 | 520 | 26 х 100 | 6,2 | 650 |
| Циклон ЦОК-2 | 290-415 | 150 | 780 | 40 х 150 | 12,82 | 780 |
| Циклон ЦОК-3 | 515-748 | 200 | 1040 | 52 х 200 | 20,38 | 910 |
| Циклон ЦОК-4 | 880-1170 | 250 | 1300 | 65 х 250 | 30,52 | 952 |
| Циклон ЦОК-5 | 1170-1670 | 300 | 1560 | 78 х 300 | 42,75 | 1334 |

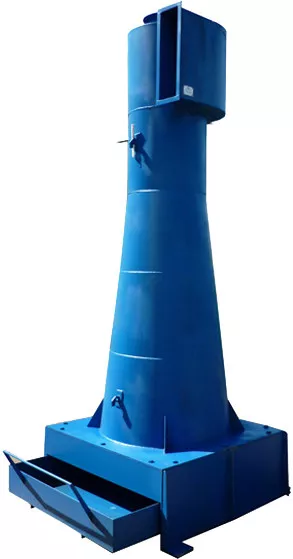

| Циклон ЦОК-6 | 1790-2500 | 370 | 1924 | 96 х 370 | 63,47 | 1980 |
| Циклон ЦОК-7 | 2620-3760 | 455 | 2366 | 120 х 455 | 93,48 | 2917 |
| Циклон ЦОК-8 | 3500-5000 | 525 | 2730 | 135 х 525 | 123,5 | 3853 |
| Циклон ЦОК-9 | 4375-6250 | 585 | 3042 | 152 х 585 | 151,9 | 4740 |
| Циклон ЦОК-10 | 5250-7500 | 645 | 3354 | 168 х 645 | 184,28 | 5750 |
| Циклон ЦОК-11 | 6130-8740 | 695 | 3614 | 180 х 695 | 212,21 | 6621 |
| Циклоны в комплекте с бункером для сбора пыли | ||||||
| Циклон ЦОК-1 | 130-187 | 268 | 1270 | 17,46 | 1040 | |
| Циклон ЦОК-2 | 290-415 | 368 | 1655 | 30,55 | 1495 | |
| Циклон ЦОК-3 | 515-748 | 468 | 2040 | 45,7 | 1820 | |
| Циклон ЦОК-4 | 880-1170 | 568 | 2425 | 64,75 | 2020 | |
| Циклон ЦОК-5 | 1170-1670 | 730 | 2810 | 124,58 | 3887 | |
| Циклон ЦОК-6 | 1790-2500 | 870 | 3349 | 169,42 | 5286 | |
| Циклон ЦОК-7 | 2620-3760 | 1040 | 4004 | 230,61 | 7196 | |
| Циклон ЦОК-8 | 3500-5000 | 1254 | 4543 | 438,69 | 13688 | |
| Циклон ЦОК-9 | 4375-6250 | 1374 | 5005 | 528,45 | 16488 | |
| Циклон ЦОК-10 | 5250-7500 | 1494 | 5467 | 588,74 | 18369 | |
| Циклон ЦОК-11 | 6130-8740 | 1594 | 5852 | 654,1 | 20407 | |
| Циклоны в комплекте с выдвижным ящиком | ||||||
| Циклон ЦОК-1 | 130-187 | 250 | 1020 | 20,37 | 1430 | |
| Циклон ЦОК-2 | 290-415 | 375 | 1280 | 35,39 | 1820 | |
| Циклон ЦОК-3 | 515-748 | 500 | 1540 | 54,19 | 2340 | |
| Циклон ЦОК-4 | 880-1170 | 625 | 1800 | 73,24 | 2570 | |
| Циклон ЦОК-5 | 1170-1670 | 750 | 2060 | 97,06 | 3407 | |
| Циклон ЦОК-6 | 1790-2500 | 925 | 2424 | 135,9 | 4770 | |
| Циклон ЦОК-7 | 2620-3760 | 1137,5 | 2866 | 191,58 | 6725 | |
| Циклон ЦОК-8 | 3500-5000 | 1312,5 | 3230 | 244,84 | 8594 | |
| Циклон ЦОК-9 | 4375-6250 | 1462,5 | 3542 | 296,14 | 10395 | |
| Циклон ЦОК-10 | 5250-7500 | 1612,5 | 3854 | 351,94 | 12353 | |
| Циклон ЦОК-11 | 6130-8740 | 1737,5 | 4114 | 401,62 | 14097 | |
Общая информация
Циклоны с обратным конусом ЦОК применяются в качестве 1 ступени очистки воздуха от сухой неслипающейся пыли. Сажа и тальк являются исключением. По степени очистки ЦОК относится к четвертому классу пылеуловителей (согласно ГОСТ 12.2.043).
Изготавливаются циклоны с обратным конусом в климатическом исполнении «УХЛ». Категория размещения 1 и 4 (согласно ГОСТ 15150-69). Категория по взрыво-пожарной опасности – Д (согласно СНиП 2.09.02-85).
Выпускается одиннадцать типоразмеров ЦОК. Они отличаются друг от друга пропускной способностью по воздуху в диапазоне 130 – 8700 м3/час.
Применение и назначение циклонов ЦОК
Циклоны ЦОК предназначены для очистки выбросов вентиляционных от абразивной пыли, а также талька и сажи.
Основная сфера применения агрегатов – металлообрабатывающая промышленность.
Циклоны ЦОК используются:
- в литейном производстве;
- в цехах механообработки металлов;
- термических цехах и пр.
Маркировка циклонов ЦОК
| ЦОК | - | 3 | (К) |
| 1 | 2 | 3 |
| 1. Циклон с обратным конусом 2. Тип циклона по габаритным размерам и характеристикам |
3. Вариант установки циклона: "К" - циклоны, устанавливаемые на кронштейне и укомплектованные коническим бункером, изготавливаются под шифром ЦОК 1К – ЦОК 5К; "П" - циклоны с установкой на полу обозначаются шифром ЦОК 1П – ЦОК 11П; "С" - циклоны с установкой на раме (поставке металлической) выпускаются под шифром ЦОК 1С – ЦОК 11С. |
Конструкция и материалы изготовления циклонов ЦОК
Циклон ЦОК изготавливается по серии 5.904-30 «Циклоны с обратным конусом» и материалам серии ТОВ-2 (Госхимпроект «Циклоны ВЦНИИОТ» (с обратным конусом)).
Он состоит из:
- корпуса с входным патрубком;
- конуса внутреннего;
- пылесборника. Пылесборник может исполняться в виде бункера или ящика выдвижного.
Короткая верхняя часть корпуса – цилиндрическая, которая переходит в конус, расширяющийся книзу. Он присоединяется к пылесборнику.
Циклон может устанавливаться:
- на кронштейне;
- на полу;
- на раме.
В случае установки агрегата на кронштейне бункер имеет коническую форму. К пылевыпускному отверстию может присоединяться затвор: шиберный или типа «мигалки». Рекомендуемый диаметр циклона на кронштейне – не более 300 мм.
Для предохранения пылевой массы от взмучивания и уноса из полости бункера в нижней части агрегата помещен внутренний конус.
Угол конуса зависит от вида осаждаемой пыли и составляет:
- для сухой неслипающейся пыли – 45°;
- для сажи и талька – 60°.
Для изготовления циклонов применяется сталь:
- углеродистая для эксплуатации при температуре окружающего воздуха до +40 °C;
- низколегированная для эксплуатации при температуре окружающего воздуха ниже -40 °C.
Принцип работы циклона ЦОК
Очистка воздуха от пыли осуществляется под действием центробежных сил. Воздух, очищенный от пыли, отводится через выхлопную трубу. Пыль попадает в пылесборник через кольцевой зазор между нижней частью корпуса и внутренним конусом.
Воздух, очищенный от механических примесей, возвращается через центральное отверстие внутреннего конуса в корпус циклона.
Максимально допустимая запыленность очищаемой среды не должна превышать 1000 г/м3, максимально допустимая температура – 150 °C.
Эффективность очистки газов от пыли – до 80%.
Для предотвращения преждевременного износа вентилятора рекомендуется устанавливать циклон перед ним и использовать улитку.
Комплектность циклона ЦОК
Циклон ЦОК состоит из:
- цилиндра;
- конуса обратного;
- конуса внутреннего;
- выхлопной трубы;
- патрубка входного;
- шибера;
- пылесборника (бункера или ящика выдвижного).
Габаритные размеры циклонов ЦОК с пылезборником в виде бункера
Габаритные размеры циклонов ЦОК с пылезборником в виде выдвижного ящика
