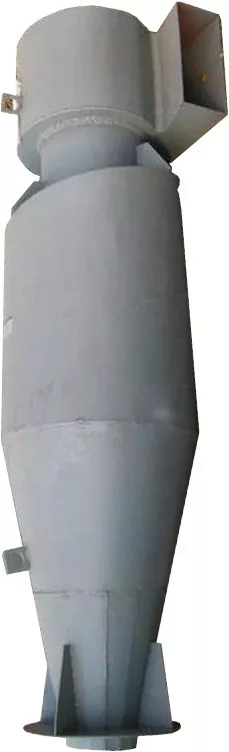

Циклоны ЦН-15У

Циклоны ЦН-15У, как и ЦН-15, находят применение в различных отраслях промышленности для сухой очистки воздуха, аспирационного воздуха и некоторых газов, выделяющихся во время протекания технологических процессов – сушки, агломерации, обжига, сжигания топлива и прочих. Часто оборудование устанавливают при транспортировке сыпучих материалов, в дробильных и помольных установках. Циклоны ЦН-15У не рекомендуется использовать при возможной конденсации паров, когда в газовой среде присутствует капельно-жидкая фаза. Также оборудование не подходит для отделения слипающейся и волокнистой пыли.

При изготовлении оборудования, предназначенного для работы при температуре до +40оС, используют материал – углеродистая сталь. Для оборудования, предназначенного для работы при температуре от -40оС и ниже, используют низколегированные стали.

Циклоны ЦН-15У могут производиться во взрывобезопасном исполнении, при котором предусмотрены взрывные клапана, а бункер обладает меньшими габаритами для предотвращения скопления взрывоопасной пыли. Для увеличения эксплуатационного срока во входной части улитки и в нижней части конуса приваривают снаружи дополнительные листы. В результате сильного износа не рекомендуется использовать циклоны с диаметром меньше 800 мм для отделения от газа абразивной пыли.

Оборудование предназначено для различных условий эксплуатации и обладает различной производительностью в зависимости от его исполнения. Выпускают циклоны ЦН-15У в одиночном или групповом исполнении (2, 4, 6 или 8 устройств с равным диаметром – 300-1000 мм). Внутренний диаметр устройства при одиночном исполнении колеблется в диапазоне 300-1400 мм, при этом направление вращения газа стандартно «правое». При желании заказчика его заменяют на «левое». При одиночном исполнении оборудования обладают камерой очищенного газа в виде улитки, при групповом исполнении может быть установлен сборник. Групповые циклоны имеют 2 модификации: с «левым» и «правым» направлением вращения потока газа.

Газ попадает в пирамидальный бункер, в котором при повороте потока газа на 180 град. происходит отделение пыли от газа. Чистый газ образует вихрь и выходит, заставляя образоваться новому вихрю из газа, выходящему из циклона через выходную трубу. Работа циклона возможна только при герметичном бункере, в противном случае часть пыли будет выходить вместе с очищенным газом.
