Циклоны УЦ-38

Циклон УЦ-38 (проект Мельстроя) эффективен для удаления из атмосферы взвешенных частиц, которые образуются в результате многих технологических процессов: при обработке древесины и текстильных материалов, помоле зерновых и др.

Конструкция циклонов УЦ-38 позволяет фильтровать и транспортировать большие объемы опилок и неслипающейся витой стружки, что делает их востребованными на лесопилках и предприятиях мебельной промышленности.

Эффективность очистки воздушных масс от мелкодисперсных загрязнений циклонами УЦ-38 достигает 99,5% - в групповом исполнении, 99% - в одиночном.

Циклоны типа УЦ-38 преимущественно используются в деревообрабатывающих производствах, где их основной задачей является фильтрация технологических выбросов от неслипающейся и неволокнистой пыли, а также от стружки, шлифовальной пыли и мелких опилок.

Такие устройства находят широкое применение в аспирационных установках, пневмотранспортных системах, которые широко распространены на мукомольных и крупяных заводах. Там циклоны конструкции УЦ-38 улавливают мелкодисперсные частицы зерна при размольных и шелушильных технологических операциях.

Нецелесообразным является использование агрегата при работе с влажными древесными отходами, сырой пылью или в условиях с повышенной влажностью, возможностью конденсации паров в атмосфере и т.п.

Циклоны УЦ-38 изготавливаются преимущественно из черного металла (углеродистые или низколегированные стали). Перед транспортировкой к месту установки корпус циклона полностью окрашивают.

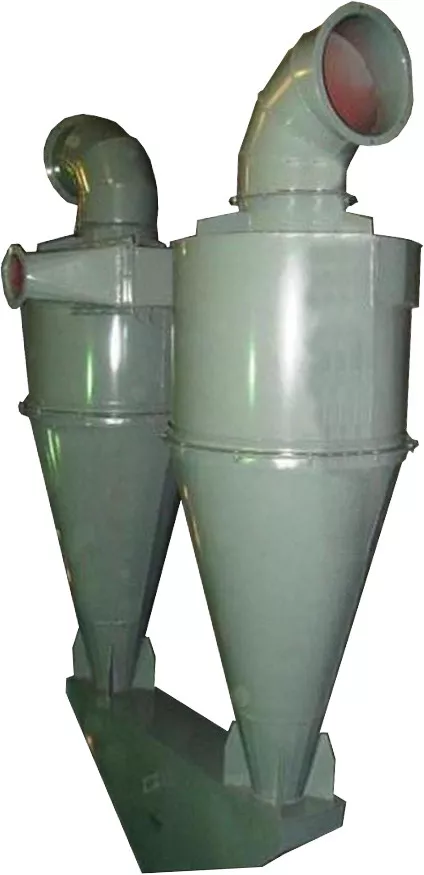

На производстве часто применяют одиночные агрегаты. Но в отдельных случаях для более эффективной фильтрации воздушных масс целесообразно использовать технические сооружения из нескольких циклонов, собранных вместе, так называемое, групповое исполнение.

Конструктивно предусмотрено изготовление циклонов с правосторонним вращением газовых фракций или с левосторонним, что дает дополнительные преимущества при группировке нескольких устройств в единую фильтрующую систему.

Иногда выхлопная труба циклона комплектуется улиткой или зонтом для улавливания очищенного воздуха. Использование той или иной конструкции зависит от того, в каком положении установлен циклон относительно вентилятора: при работе под давлением применяется зонт, а если под разряжением – улитка.

Диаметр входного патрубка у разных модификаций варьируется от 250 – 2000 мм, что позволяет выбрать оптимальный по производительности и габаритам вариант для конкретных условий эксплуатации. При этом, чем меньше диаметр, тем выше производительность циклона.

Циклоны типа УЦ-38 могут быть изготовлены в климатическом исполнении «УХЛ» (для регионов с умеренным и холодным климатом, согласно классификации по ГОСТ 15150-69).

Работа циклона УЦ-38 основана на действии центробежных сил, возникающих при подаче запыленного воздуха с боковой части в корпус циклона. Воздух подается в спиральном направлении и на высокой скорости, что и приводит к возникновению сил инерции. Более тяжелые частицы сначала отбрасываются к стенкам, а затем под действием силы тяжести оседают в бункере – специальной емкости для сбора пыли. При этом скорость движения воздуха после вращения внутри корпуса снижается, и он выходит через выхлопную трубу уже очищенным.

При монтаже циклоны УЦ-38 используются совместными с ними вентиляторами для эффективного нагнетания или всасывания газа. Оптимальную производительность и минимальные потери давления обеспечит специальный раскручиватель , который может дополнительно устанавливаться на циклон.
