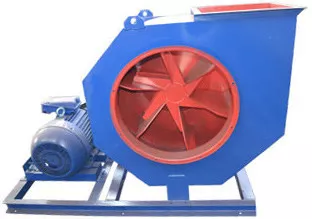

Вентилятор центробежный (радиальный) пылевой ВЦП 7-40 , выполнен по схеме исполнения № 5 с использованием клиноременной передачи, изготовленный из углеродистой стали. Данный вентилятор предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 1000000 мг/м3 (1 кг/м3). Вентилятор пылевой ВЦП 7-40 предназначен для удаления стружки, металлической пыли от станков, в санитарно-технических и производственных целях в стационарных условиях. Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73. |
Модель |
Электродвигатель | Диаметр рабочего колеса |
Исполнение | Параметры в рабочей зоне | Уровень звуковой мощности, не более |
Габаритные размеры, (Ш х Г х В) |
Масса, не более |
|||||
| Тип | Мощность | Частота | Производительность | Полное давление |
||||||||
| кВт | об./мин | мм | № | тыс. м3 / час | Па | dB(A) | мм | кг | ||||
| типоразмер № 4 | ||||||||||||
| исполнение № 5 | ||||||||||||
| ВЦП 7-40 № 4 | АИР 100 S4 | 3 | 1500 | 400 | 5 | |||||||
| ВЦП 7-40 № 4 | АИР 112 М2 | 7,5 | 3000 | 400 | 5 | |||||||
| ВЦП 7-40 № 4 | АИР 132 М2 | 11 | 3000 | 400 | 5 | |||||||
| типоразмер № 5 | ||||||||||||
| исполнение № 5 | ||||||||||||
| ВЦП 7-40 № 5 | АИР 80 B6 | 11 | 1000 | 500 | 5 | 3,1 | 400 | 1643 x 745 x 910 | ||||
| ВЦП 7-40 № 5 | АИР 100 L4 | 4 | 1500 | 500 | 5 | 5 | 875 | 1643 x 745 x 910 | ||||
| ВЦП 7-40 № 5 | АИР 112 М4 | 5,5 | 1500 | 500 | 5 | 5,6 | 1700 | 1643 x 745 x 910 | ||||
| ВЦП 7-40 № 5 | АИР 132 S4 | 7,5 | 1500 | 500 | 5 | 7,6 | 1450 | 1643 x 745 x 910 | ||||
| ВЦП 7-40 № 5 | АИР 132 М4 | 11 | 1500 | 500 | 5 | 7,2 | 2700 | 1643 x 745 x 910 | ||||
| ВЦП 7-40 № 5 | АИР 160 S4 | 15 | 1500 | 500 | 5 | 9 | 2250 | 1643 x 745 x 910 | ||||
| типоразмер № 6,3 | ||||||||||||
| исполнение № 5 | ||||||||||||
| ВЦП 7-40 № 6,3 | АИР 80 B6 | 11 | 1000 | 630 | 5 | 3,1 | 400 | 1732,5 x 825 x 1087 | ||||
| ВЦП 7-40 № 6,3 | АИР 100 L4 | 4 | 1500 | 630 | 5 | 5 | 875 | 1732,5 x 825 x 1087 | ||||
| ВЦП 7-40 № 6,3 | АИР 160 S4 | 15 | 1500 | 630 | 5 | 12 | 1250 | 1732,5 x 825 x 1087 | ||||
| ВЦП 7-40 № 6,3 | АИР 160 М4 | 18,5 | 1500 | 630 | 5 | 9,1 | 2870 | 1732,5 x 825 x 1087 | ||||
| ВЦП 7-40 № 6,3 | АИР 180 S4 | 22 | 1500 | 630 | 5 | 11 | 2750 | 1732,5 x 825 x 1087 | ||||
| ВЦП 7-40 № 6,3 | АИР 180 М4 | 30 | 1500 | 630 | 5 | 17 | 2000 | 1732,5 x 825 x 1087 | ||||
| типоразмер № 8 | ||||||||||||
| исполнение № 5 | ||||||||||||
| ВЦП 7-40 № 8 | АИР 160 S6 | 11 | 1000 | 800 | 5 | 16,7 | 800 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 160 S4 | 15 | 1500 | 800 | 5 | 11 | 2800 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 160 М4 | 18,5 | 1500 | 800 | 5 | 12 | 2750 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 180 S4 | 22 | 1500 | 800 | 5 | 14,4 | 2600 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 180 М4 | 30 | 1500 | 800 | 5 | 21,5 | 2300 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 200 М4 | 37 | 1500 | 800 | 5 | 25 | 1800 | 2281 x 1100 x 1354 | ||||
| ВЦП 7-40 № 8 | АИР 200 L4 | 45 | 1500 | 800 | 5 | 26,5 | 2050 | 2281 x 1100 x 1354 | ||||
Сфера применения пылевых вентиляторов ВЦП 7-40:
- в системах пылеочистных установок;
- в системах пневмотранспорта;
- для удаления древесной пыли и стружки от деревообрабатывающих станков;
- для удаления металлической пыли и стружки от металлообрабатывающих станков;
- других санитарно-технических и производственных целях.
Материалы изготовления ВЦП 7-40
Изготовление конструкции вентилятора может осуществляться:
- из углеродистой стали;
- из нержавеющей стали;
- из алюминиевых сплавов;
- из разнородных металлов.
Конструкция и принцип работы вентилятора ВЦП 7-40
Вентилятор состоит из следующих компонентов:
- спиральный корпус;
- рабочее колесо;
- цилиндрический входной патрубок;
- станина;
- электродвигатель.
Газообразная смесь вытягивается за счет вращения лопаток рабочего колеса. Попадая в рабочее колесо, смесь отклоняется на 90° в радиальном направлении и далее попадает в улитку спирального корпуса и выбрасывается через выхлоп вентилятора.
Монтаж пылевых радиальных вентиляторов ВЦП 7-40
Перед монтажом производиться внешний осмотр вентилятора. Повреждения, полученные из-за неправильного хранения или транспортировки, должны быть устранены.
При монтаже вентилятора ВЦП 7-40 необходимо:
- Проверить плавность и легкость вращения рабочего колеса.
- Проверить величину зазора между коллектором и рабочим колесом.
- Проверить затяжку болтовых соединений. Особое внимание нужно уделить креплению рабочего колеса на вал двигателя.
- Проверить сопротивление изоляции обмоток двигателя.
- Заземлить корпус двигателя и вентилятора.
- Выполнить кратковременное включение двигателя с целью проверки правильности вращения рабочего колеса согласно стрелке, указанной на корпусе вентилятора. Если обнаружено неправильное направление вращения, необходимо переключить фазы на клеммах двигателя.
Пуск вентилятора в работу
Перед пуском вентилятора
- Удостовериться в соответствии напряжения питающей сети к паспортным данным двигателя.
- Осмотреть вентилятор, монтажную площадку, воздуховоды и убедиться в отсутствии посторонних предметов внутри вентилятора.
- Проверить присоединение токоведущего кабеля к зажимам выводов двигателя.
- Прекратить все работы по обслуживанию вентилятора и оповестить персонал о его запуске.
При выявлении посторонних шумов и стуков, а также сверхнормативной вибрации, немедленно остановить вентилятор и устранить причину неполадки. Вентилятор включается в нормальную работу при отсутствии дефектов.
