Вентиляторы ВГДН и ВГД используются для перемещения (подачи) чистого воздуха и незапыленныхгазосмесей в диапазоне температур 200 – 400 Вентиляторы могут работать как в помещениях, так и на открытом воздухе с категорией размещения 1. Пуск в работу разрешается при температуре окружающего воздуха в улитке не ниже -30 |
Модель |
Исполнение № | Мощность двигателя |
Обороты двигателя |
Полное давление |
Производительность | Максимальный КПД |
Масса |
| кВт | об./мин | Па | м3 / час | кг | |||
| ВГД-13,5 | 3 | 132 | 1500 | ||||
| ВГД-13,5 | 3 | 75 | 1000 | 2230 | 59400 | 72 | 2380 |
| ВГД-15,5 | 3 | 200 | 1500 | ||||

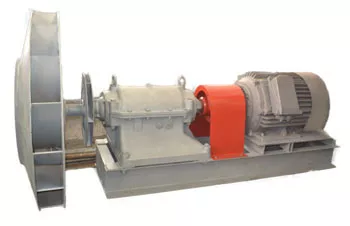

| ВГД-15,5 | 3 | 75 | 1000 | 2940 | 90000 | 72 | 2470 |
| ВГДН-12,5 | 3 | 30 | 1000 | ||||

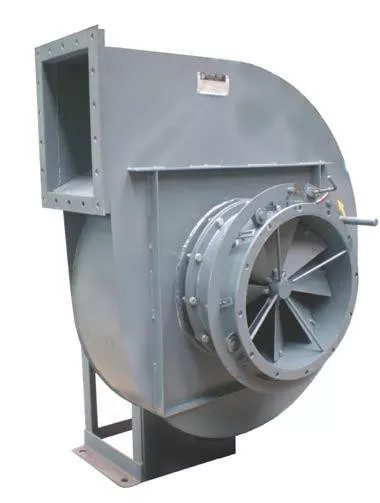

| ВГДН-12,5 | 3 | 75 | 1500 | ||||
| ВГДН-15 | 3 | 200 | 1500 | 3950 | 78000 | 85 | 2284 |
| ВГДН-15 | 3 | 75 | 1000 | ||||
| ВГДН-17 | 3 | 160 | 1000 | ||||
| ВГДН-17 | 3 | 75 | 750 | ||||
| ВГДН-19 | 3 | 1000 | 2675 | 106000 | 85 | 4140 | |
| ВГДН-20 | 3 | ||||||
| ВГДН-21 | 3 | 1000 | 3280 | 143000 | 85 | 4700 |
Общие характеристики вентиляторов ВГДН, ВГД
| Название характеристики | Значение характеристики |
| Исполнение | №3 |
| Направление вращения | левое и правое |
| Мощность двигателя | 30 – 200 кВт |
| Обороты двигателя | 750/1000/1500 об/мин |
| Вариации размеров ВГДН | № 12.5 – 21 |
| Вариации размеров ВГД | № 13,5, № 15,5 |
Где применяются вентиляторы горячего дутья
Данные вентиляторы используют:
- для подачи воздуха в топки котлов, предварительно нагретого в воздухонагревателях, различной паропроизводительности;
- в технологических линиях различных производств (металлургия и т.д.);
- в системах сушки и приготовления топлива.
Не допускается использование вентиляторов в системах обдувки, охлаждения, аспирации, вентиляции, сушки.
Материалы изготовления
Рабочее колесо выполнено из жаропрочной стали (марка 12ХМ).
Все остальные элементы вентилятора могут изготовляться:
- из углеродистой стали;
- из чугуна.
Конструкция и принцип работы вентиляторов горячего дутья
Вентилятор состоит из следующих узлов:
- рабочее колесо;
- спиральный корпус;
- ходовая часть;
- осевой направляющий аппарат;
- электродвигатель;
- рамы для ходовой части и приводного электродвигателя.
Рабочее колесо вентиляторов ВГДН выполнено в виде сварной конструкции, состоящей из крыльчатки и ступицы.
Рабочее колесо крепится к валу ходовой части через шпонки и гайки.
Крыльчатка представлена 16 листовыми назад загнутыми лопатками, которые расположены между основным и коническим дисками.
Ступица приваривается к основному диску крыльчатки.
Ходовая часть состоит из:
- кованого вала;
- подшипников качения;
- крыльчатки охлаждения;
- узла уплотнения;
- упругой втулочно-пальцевой муфты (соединяет вал машины непосредственно с валом электродвигателя).
Подшипник со стороны электродвигателя является опорно-упорным, а с другой стороны только опорным. Общий корпус отлит из чугуна и предотвращает коробление во время эксплуатации, уменьшает вибрацию подшипников.
Приводом для вентилятора служит односкоростной асинхронный электродвигатель.
Монтаж вентилятора горячего дутья
Перед монтажом необходимо выполнить внешний осмотр всех узлов вентилятора на наличие повреждений.
Вентилятор закрепляется на фундаменте в горизонтальном положении. Далее необходимо присоединить вентилятор к воздуховодам. Дросселирующее устройство закрывается, чтобы избежать перегрузки электродвигателя.
Клеммная коробка подсоединяется в соответствии с напряжением в питающей сети.
Направление вращения проверяется кратковременным включением электродвигателя, которое должно соответствовать стрелке на корпусе вентилятора.
Пуск вентилятора в работу
Перед началом пуска вентилятора в эксплуатацию выполняется пробный пуск. Таким образом, работу вентилятора на наличие посторонних шумов и повышенной вибрации. Их обнаружение требует немедленного устранения. После данной проверки, посредством плавного открывания дросселирующего устройства, производительность вентилятора доводиться до проектной величины
