Электроприводы Belimo для воздушных заслонок с возвратной пружиной
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
Top
New
 |
Электропривод BELIMO типа с возвратной пружиной предназначен для управления воздушными заслонками, выполняющими охранные функции. Электропривод снабжен универсальным V-образным крепежным хомутом и устанавливается прямо на вал заслонки. Привод также оборудован специальным фиксатором , предотвращающим его вращение. |
| Модель | Номинальное напряжение (переменное) |
Номин. напряж. (постоя- нное) |
Диапазон номин. напряж. (переме- нного) |
Диапазон номин. напряж. (постоя- нного) |
Расчет. мощн. |
Миним. крутящ. момент возврат. пружины |
Потреб. мощн. во время вращ. |
Уровень шума двигат. |
Уровень шума возврат. пружины |
Потреб. мощн. в сост. покоя |
Темп. окруж. среды |
Вес | Цена |
| В | В | В | В | ВА | Нм | Вт | дБ | дБ | Вт | °С | г | грн | |
| TF24 | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 5 | 2 | 2,5 | Макс. 50 | ≈ 62 | 1,5 | -30…+50 | 600 | {{elektroprivod-belimo-tf24}} |
| TF24-S | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 5 | 2 | 2,5 | Макс. 50 | ≈ 62 | 1,5 | -30…+50 | 650 | {{elektroprivod-belimo-tf24-s}} |
| TF230 | 100…240 ~ 50/60 | 85 … 265 | 5 | 2 | 2,5 | Макс. 50 | ≈ 62 | 1,5 | -30…+50 | 600 | {{elektroprivod-belimo-tf230}} | ||
| TF230-S | 100…240 ~ 50/60 | 85 … 265 | 5 | 2 | 2,5 | Макс. 50 | ≈ 62 | 1,5 | -30…+50 | 650 | {{elektroprivod-belimo-tf230-s}} | ||
| TF24-SR | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 4 | 2 | 2,5 | Макс. 35 | ≈ 62 | 1,5 | -30…+50 | 600 | {{elektroprivod-belimo-tf24-sr}} |
| TF230-SR | 100… 240 ~ 50/60 | 85 … 265 | 5,5 | 2 | 2,5 | Макс. 35 | ≈ 62 | 2 | -30…+50 | 630 | {{elektroprivod-belimo-tf230-sr}} | ||
| NF24A | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 8,5 | 10 | 6 | Макс. 45 | ≈ 60 | 2,5 | -30…+50 | 1800 | {{elektroprivod-belimo-nf24a}} |
| NF24A-S2 | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 7,5 | 10 | 5 | Макс. 45 | ≈ 60 | 2,5 | -30…+50 | 1800 | {{elektroprivod-belimo-nf24a-s2}} |
| NF230A | 230 ~ 50/60 | 195 … 264 | 9,5 | 10 | 6 | Макс. 45 | ≈ 60 | 2,5 | -30…+50 | 1800 | {{elektroprivod-belimo-nf230a}} | ||
| NF230A-S2 | 230 ~ 50/60 | 195 … 264 | 9,5 | 10 | 6 | Макс. 45 | ≈ 60 | 2,5 | -30…+50 | 2000 | {{elektroprivod-belimo-nf230a-s2}} | ||
| NF24A-SR | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 5,5 | 10 | 3,5 | Макс. 40 | ≈ 62 | 2,5 | -30…+50 | 1800 | {{elektroprivod-belimo-nf24a-sr}} |
| SF24A | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 7,5 | 20 | 5 | Макс. 45 | ≈ 60 | 2,5 | -30…+50 | 1700 | {{elektroprivod-belimo-sf24a}} |
| SF24A-S2 | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 7,5 | 20 | 5 | Макс. 45 | ≈ 62 | 2,5 | -30…+50 | 2300 | {{elektroprivod-belimo-sf24a-s2}} |

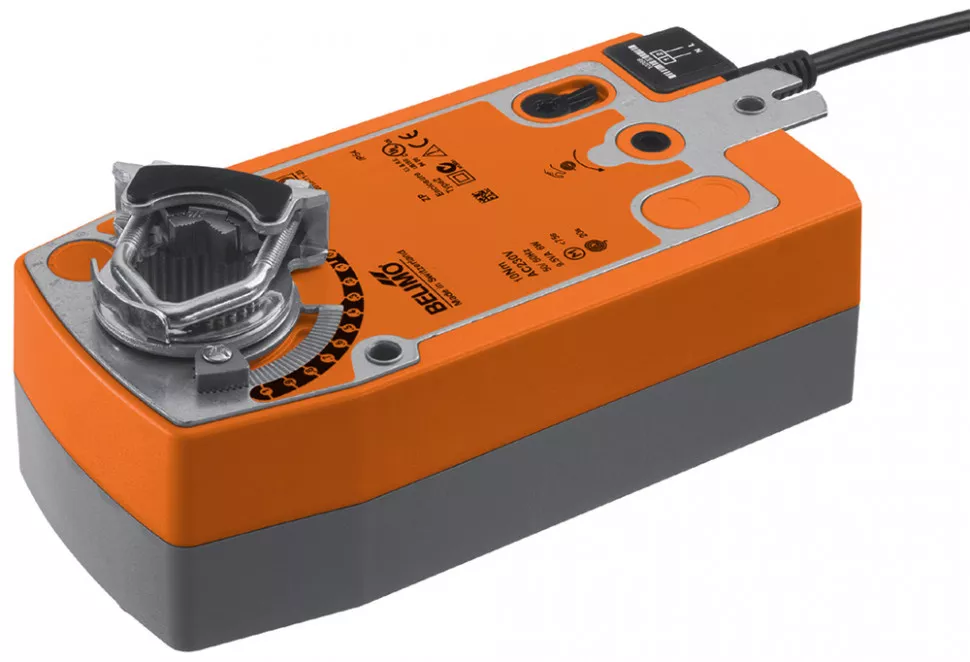

| SF230A | 230 ~ 50/60 | 195 … 264 | 11,0 | 20 | 7 | Макс. 45 | ≈ 60 | 3 | -30…+50 | 2100 | {{elektroprivod-belimo-sf230a}} | ||
| SF230A-S2 | 230 ~ 50/60 | 195 … 264 | 11 | 20 | 7 | Макс. 45 | ≈ 60 | 3 | -30…+50 | 2300 | {{elektroprivod-belimo-sf230a-s2}} | ||
| SF24A-SR | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 7 | 20 | 5 | Макс. 40 | ≈ 62 | 3 | -30…+50 | 2100 | {{elektroprivod-belimo-sf24a-sr}} |
| EF24A | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 15 | 30 | 8,5 | Макс. 55 | ≈ 71 | 4,5 | -30…+50 | 4300 | {{elektroprivod-belimo-ef24a}} |

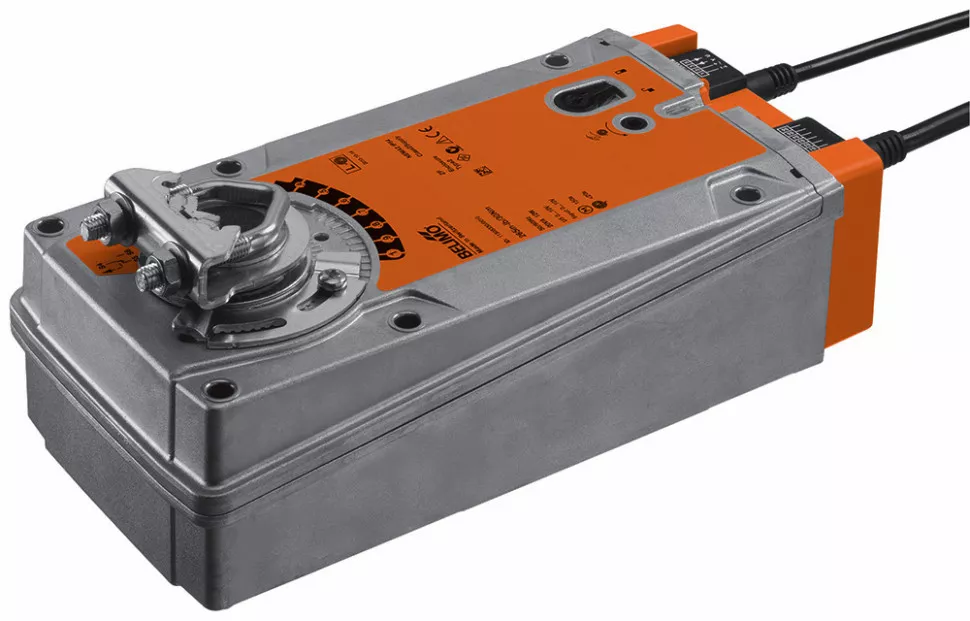

| EF24A-S2 | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 16 | 30 | 9,5 | Макс. 55 | ≈ 71 | 4,5 | -30…+50 | 4400 | {{elektroprivod-belimo-ef24a-s2}} |
| EF230A | 230 ~ 50/60 | 90 … 264 | 21 | 30 | 9 | Макс. 55 | ≈ 71 | 4,5 | -30…+50 | 4200 | {{elektroprivod-belimo-ef230a}} | ||
| EF230A-S2 | 230 ~ 50/60 | 90 … 264 | 21 | 30 | 9 | Макс. 55 | ≈ 71 | 4,5 | -30…+50 | 4600 | {{elektroprivod-belimo-ef230a-s2}} | ||
| EF24A-SR | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 12 | 30 | 7 | Макс. 45 | ≈ 71 | 4,5 | -30…+50 | 4300 | {{elektroprivod-belimo-ef24a-sr}} |
| EF24A-SR-S2 | 24 ~ 50/60 | 24 | 19,2 … 28,8 | 21,6 … 28,8 | 12 | 30 | 7 | Макс. 45 | ≈ 71 | 4,5 | -30…+50 | 4400 | {{elektroprivod-belimo-ef24a-sr-s2}} |
Принцип действия воздушных электроприводных заслонок с возвратной пружиной
При подаче напряжения на привод, заслонка клапана переводится в нормальное положение (нормально открытый открывается) и удерживается в этом положении. Одновременно взводится возвратная пружина привода. При прекращении подачи электропитания, энергия, запасенная в пружине, возвращает заслонку в охранное положение. Приводы могут дополнительно оснащаться тепловыми датчиками одноразового действия (датчики производства фирмы "Belimo") или многоразового, которые могут прерывать электропитание привода при достижении температуры внутри корпуса клапана +72˚С. Эти датчики дублируют автоматическое отключение привода.
Привод снабжен металлическим рычагом, который позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания. При этом можно фиксировать любой угол поворота. Разблокировка осуществляется либо вручную, либо происходит автоматически при подаче питания на привод.
Привод снабжен металлическим рычагом, который позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания. При этом можно фиксировать любой угол поворота. Разблокировка осуществляется либо вручную, либо происходит автоматически при подаче питания на привод.
Достоинства воздушных электроприводных заслонок с возвратной пружиной
- возможность автоматического, дистанционного и ручного управления положением заслонки;
- компактность и эргономичность конструкции;
- совместимость с системами автоматики ведущих мировых производителей;
- длительный срок службы;
- надежность и прочность;
- удобство эксплуатации.
Исполнение этих приводов (стальной зубчатый редуктор) обеспечивают возможность их работы при температуре до +75˚С в течение 24 час.
Управляющим сигналом на срабатывание клапана является снятие напряжения с привода, после чего возвратная пружина переводит заслонку в защитное положение. Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.
Управляющим сигналом на срабатывание клапана является снятие напряжения с привода, после чего возвратная пружина переводит заслонку в защитное положение. Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.
