Фреоновый охладитель ВЕНТС ОКФ 400x200-3

Описание Фреоновый охладитель ВЕНТС ОКФ 400x200-3

Канальный воздухоохладитель ВЕНТС ОКФ 400x200-3 с прямым испарительным охлаждением предназначен для охлаждения приточного воздуха в системах вентиляции прямоугольного сечения. Также могут использоваться в качестве охладителя в приточных или приточно-вытяжных установках.

Конструкция

Корпус охладителя выполнен из оцинкованной стали, трубные коллекторы изготовлены из медных труб, поверхность теплообмена – из алюминиевых пластин. Охладители выпускаются в 3-х рядном исполнении и предназначены для эксплуатации с хладагентами R123, R134а, R152а, R404а, R407с, R410а, R507, R12, R22. Охладитель оборудован капле уловителем и дренажным поддоном для сбора и отвода конденсата. Базовое исполнение стороны обслуживания в охладителях – правостороннее по направлению потока воздуха. В охладителе серии ОКФ можно поменять сторону обслуживания, развернув теплообменник на 180°.

Монтаж

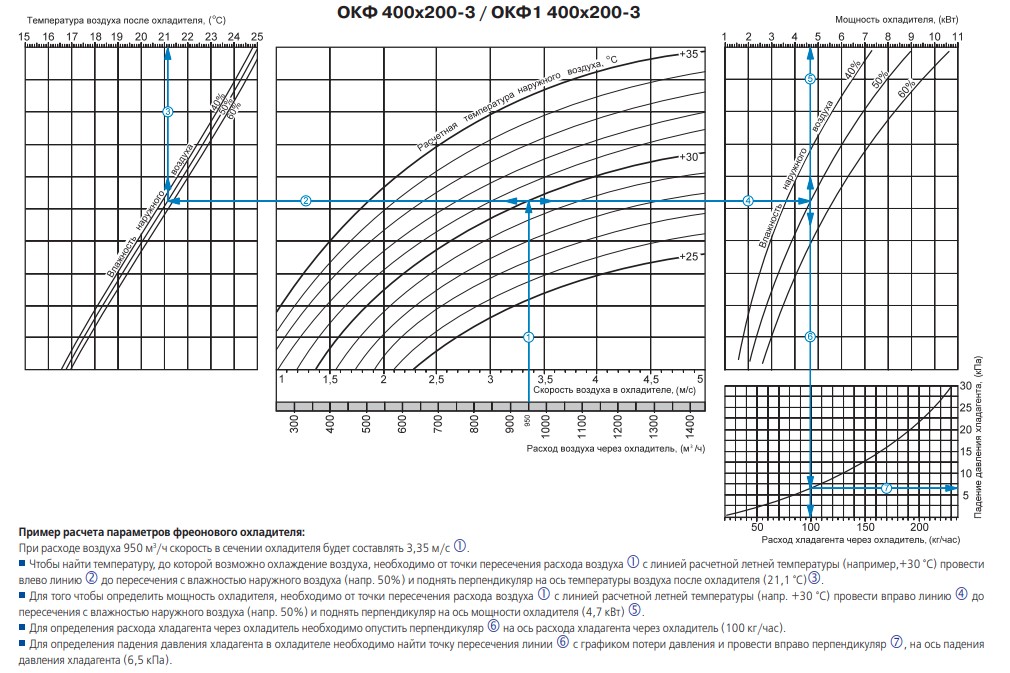

Монтаж охладителя осуществляется при помощи фланцевого соединения. Охладители прямого испарения могут устанавливаться только в горизонтальном положении, позволяющем произвести отвод конденсата. Охладитель рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению. Перед охладителем должен быть установлен воздушный фильтр, защищающий от загрязнения. Охладитель может устанавливаться перед вентилятором или за ним. Если охладитель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод длиной не менее 1-1,5 м для стабилизации воздушного потока. Охладитель необходимо подключать по принципу противотока для достижения максимальной холодопроизводительности. Все расчетные номограммы в каталоге действительны для такого подключения.

Капле уловитель из полипропиленового профиля предотвращает попадание в канал капель конденсата, срывающихся с трубок охладителя потоком охлаждаемого воздуха. При выборе охладителя необходимо учитывать, что капле уловитель эффективно улавливает конденсат при скорости воздуха не превышающей 4 м/с. Для отвода конденсата необходимо использовать сифон. Высота сифона напрямую зависит от общего давления вентилятора. Высоту сифона можно рассчитать по указанным ниже рисунка и таблицы.

Для правильной и безопасной работы охладителей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и автоматическую регулировку холодопроизводительности и температуры охлаждения воздуха.
