Станция LEO 3.0 MAC550

Описание Станция LEO 3.0 MAC550

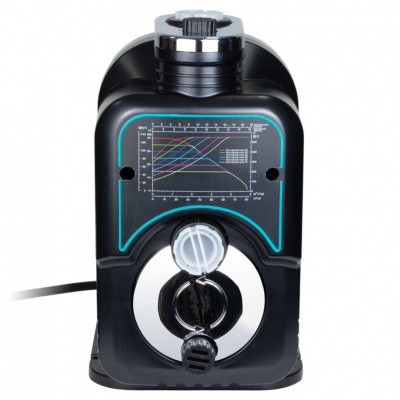

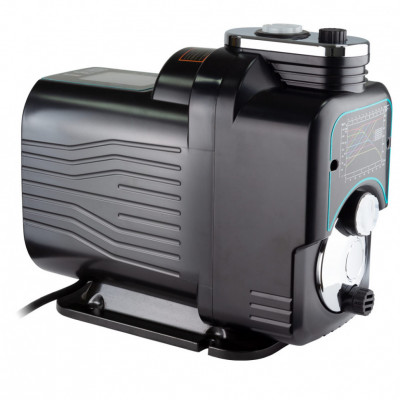

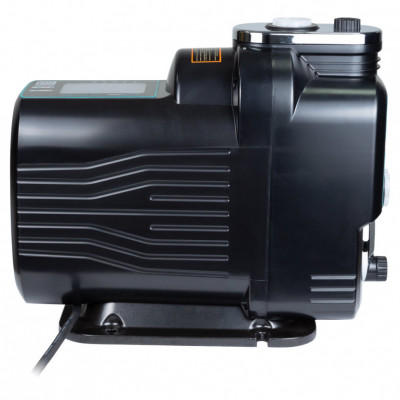

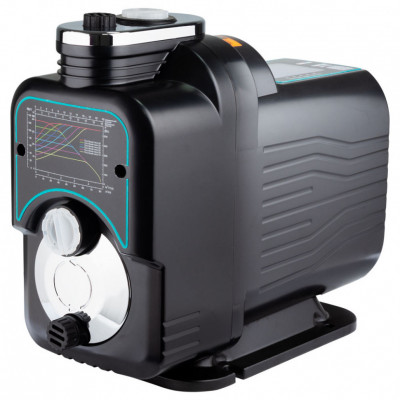

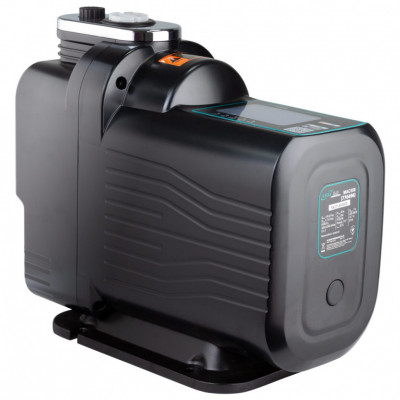

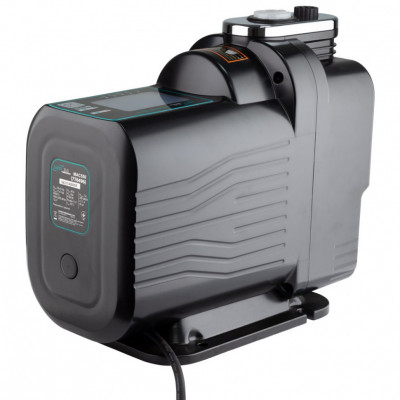

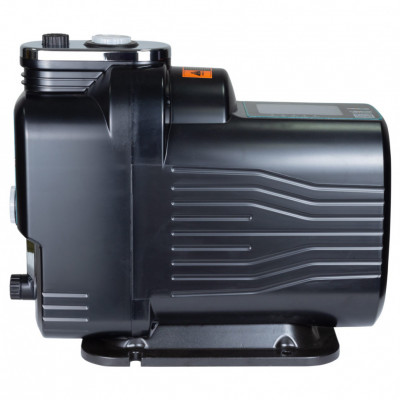

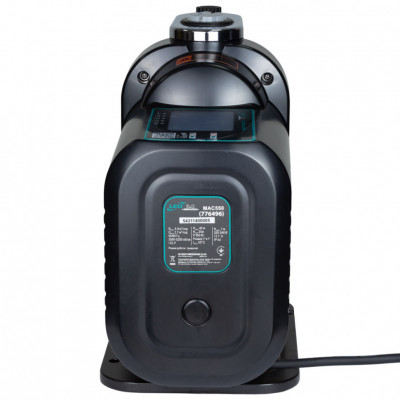

Станция 0.55кВт Hmax 40м Qmax 80л/мин с частотным регулированием 3.0 LEO MAC550 (776496)

Область применения

Это полностью готовая к работе автоматическая четырёхступенчатая насосная станция водоснабжения центробежного типа.

Оснащена встроенным преобразователем частоты, гидроаккумулятором, датчиком температуры и высокоточным бесконтактным датчиком давления, благодаря чему она обеспечивает работу системы водоснабжения с оптимальным давлением воды во всех кранах в различных климатических условиях.

Благодаря частотному регулированию электронасос станции поддерживает оптимальное соотношение напора и производительности в соответствии с любыми нагрузками в пределах возможных параметров работы.

А электродвигатель с постоянными магнитами с водяным охлаждением обеспечивает низкий уровень шума.

Идеально подходит для использования в частных домовладениях, в системах повышения давления квартир и частных домовладений.

Преимущества:

• простое в настройке и управлении компактное универсальное устройство, на основе высокоэффективного насоса
• бесщеточный синхронный двигатель закрытого типа водяного охлаждения с наружным кожухом, изготовленным из нержавеющей стали AISI 304
• медные обмотки статора электродвигателя со встроенной термозащитой
• динамически отбалансированный ротор электродвигателя с постоянными магнитами и уменьшенным уровнем вибраций
• высококачественные подшипники качения торговой марки C&U закрытого типа с уменьшенным коэффициентом трения
• низкий уровень шума за счет установки насоса, электродвигателя и других компонентов в едином корпусе, изготовленном из высококачественного ударопрочного технополимера
• при обычном использовании во время работы двигателя с водяным охлаждением уровень шума не превышает 47 дБ (A)
• вал электродвигателя комбинированный – из «чёрной» и нержавеющей стали AISI 304
• часть вала ротора, контактирующая с перекачиваемой жидкостью, изготовлена из нержавеющей стали AISI 304
• частотный преобразователь, который за счёт изменения (преобразования) частоты входящего переменного тока производит регулирование скорости вращения ротора приводного электродвигателя, тем самым обеспечивает пользователю стабильную, безопасную и комфортную подачу воды по заранее установленным параметрам – напору и производительности
• автоматически регулируя частоту вращения ротора в соответствии с потребностью в воде, обеспечивается постоянное давление во всех точках водопотребления
• за счет частотного преобразователя экономия электроэнергии до 60%
• рабочее давление и код неисправности отображаются на многофункциональном LED-дисплее
• параметры могут быть установлены пользователем с помощью сенсорных кнопок панели управления
• блокировка кнопок панели управления для предотвращения случайного вмешательства
• функцию памяти – после отключения и включения входного электропитания все установленные пользователем настройки сохраняются
• установленные значения автоматически сохраняются после окончания процесса корректировки (регулировки) параметров
• легкий монтаж, в комплект входят крепёжные болты
• трёхжильный кабель электропитания из медной проволоки сечением: 3 x 1.0 мм² длиной 1.5 м.
• оболочки изоляции кабеля электропитания стойки к воздействию вредных факторов окружающей среды оболочки изготовлены из материалов на основе каучука марки H07RN-F
• изоляция кабеля при коротком замыкании, продолжительностью не более 5 сек., выдерживает температуру до + 200 °С
• корпус насосной части, рабочие колёса, диффузоры и отражатели изготовлены из высококачественного первичного технополимера
• кратковременная работа насоса при понижении температуры перекачиваемой жидкости до + 4 °С

Защитные функции и индикация неисправностей (ошибок)

• при отсутствии воды в системе
• при «сухом» ходе, то есть работе без воды или малом количестве на входе в насосную часть
• при перегреве преобразователя частоты
• от блокировки ротора или заблокированных рабочих колёсах
• от протечек в системе
• от работы с повышенным или пониженным напряжением

Защита от ошибки по установленному пользователем давлению в системе

• После того как Вы установили значение постоянного напора (давления), но нет протока или водоразбора, например, закрыты все водоразборные устройства (краны) на напорной магистрали
• Но при этом фактическое значение напора (давления) всё еще не может достичь установленного Вами значения напора (давления) – Вы установили значение напора, которое насос не сможет создать по техническим причинам – на дисплее начнёт светиться красный индикатор с символом «шкала манометра» и надписью ниже «настройка давления»
• После чего Вам нужно будет изменить (отрегулировать) значение напора насоса – установить значение, не превышающее параметр фактического (текущего) значения напора в системе водоснабжения
• Если при включении электропитания установленное Вами значение напора насоса будет меньше фактического (текущего) значения напора в системе водоснабжения, насос станции не будет запускаться до тех пор, пока не откроется водоразборный кран и давление не упадет ниже установленного

Температурная защита (выдержка из инструкции):

• 7.1. Защита от высоких температур

Когда температура воды превышает запрограммированную температуру защиты, индикатор температуры загорается, чтобы предупредить пользователя, и останавливает насос

После восстановления температуры насос запустится автоматически и индикатор погаснет

• 7.2. Защита от низких температур

Когда обнаруженная температура ниже 5 °C, насос включается автоматически для предотвращения замерзания, и индикатор температуры загорается, чтобы напомнить пользователю, что текущая температура низкая

Когда температура воды достигает 10 °C и выше, насос прекращает работу, индикатор температуры выключается, и исходный режим автоматически восстанавливается

Когда температура воды ниже 10 °C, насос будет работать, и индикатор температуры будет светиться

Условия применения:

• только для чистой негорючей и взрывобезопасной жидкости, воды без примесей, содержащих абразивы (песка, глины, извести и т.д.)
• доля объема твердых примесей или волокон в жидкости не должна превышать 0.1 %
• размер примесей или волокнистых включений не должен превышать 0.2 мм
• температура перекачиваемой жидкости: + 4 °C ~ + 50 °C
• температура окружающей среды: + 4 °C ~ + 40 °C
• режим работы: S1 (продолжительный беспрерывный режим работы при неизменной нагрузке, неизменной температуре всех ее частей, во время которого электродвигатель не нагревается выше допустимой температуры)
• относительная максимальная влажность RH 85 %
• показатель кислотности жидкости pH: 6.5 ~ 8.5
• максимально допустимое давление в системе 10 бар

Технические данные:

• С частотным регулированием
• Мощность 550 Вт
• Номинальная сила тока I ном = 2,7 А (Ампер)
• Максимальное число оборотов вала ротора 5200 об/мин
• Номинальное число оборотов вала ротора 3500 об/мин
• Максимальная производительность 80 л/мин = 4.8 м3/ч
• Номинальная производительность 45 л/мин = 2.7 м3/ч
• Максимальный напор 40 м
• Номинальный напор 27 м
• Максимальная высота всасывания 7 м (при идеальных условиях)
• Напряжение от 175 до 245 В (220 В ± 20 %)
• Частота 50 Гц
• Класс изоляции F (до 155 °C)
• Класс защиты IPX4
• Диаметр всасывающего и напорного патрубков с внутренней резьбой G1'' (один дюйм)
