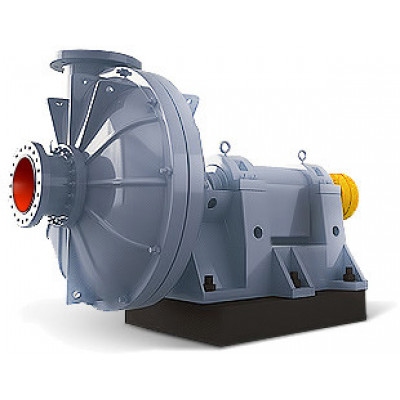

Насос ГрАТ 900/67/III-10-1,6-K

Насосы ГрАТ, ГрАК и ГрАР центробежные горизонтальные консольные, с рабочим колесом закрытого типа и осевым входом перекачиваемой среды.

Насосы ГрАТ, ГрАК и ГрАР предназначены для перекачивания абразивных гидросмесей с водородным показателем РН 6-12, плотностью до 2200 кг/м?, объемной концентрацией твердых включений до 30%, микротвердостью до 11000 мПа. Температура перекачиваемой среды от +5 до +70°С. Максимальный размер твердых включений для насосов ГрАТ – 6мм, для насосов ГрАК – 1 мм.

Насосы ГрАТ, ГрАК и ГрАР применяются для перекачивания высокоабразивных смесей на обогатительных фабриках, в системах золо- и шлакоудаления, в системах очистки бурового раствора, на предприятиях по производству цемента и т.д.

В грунтовых насосах ГрАТ, ГрАК и ГрАР передача крутящего момента от электродвигателя к грунтовому насосу может осуществляться через упругую втулочно-пальцевую муфту либо посредством клиноременной передачи. Рабочие колеса насоса выполнены с большим количеством мощных отбойных лопаток на обоих дисках. Отбойные лопатки расположены таким образом, что защищают области наиболее интенсивного износа дисков, так как они работают аналогично колесу вихревого насоса. Кроме того, они предотвращают попадание абразивных частиц в пазухи между колесом и корпусом грунтового насоса, обеспечивая постоянный минимальный перепад давления в переднем уплотнении насоса.

Для эффективной работы отбойных лопаток грунтового насоса предусмотрена возможность регулирования зазора между торцовой поверхностью отбойных лопаток и передним бронедиском (без разборки насоса) с помощью специальной регулировочной шпильки, размещенной на опорной стойке.

В пространство между колесом и корпусом подводится промывающая вода, выносящая частицы из пазухи между колесом и корпусом данного насосного оборудования.

Опорные стойки грунтовых насосов маркируются по номерам от 0 до IV и комлектуются различными подшипниками. Конкретный номер опорной стойки подбирается в зависимости от частоты вращения вала насоса и плотности перекачиваемой жидкости.
