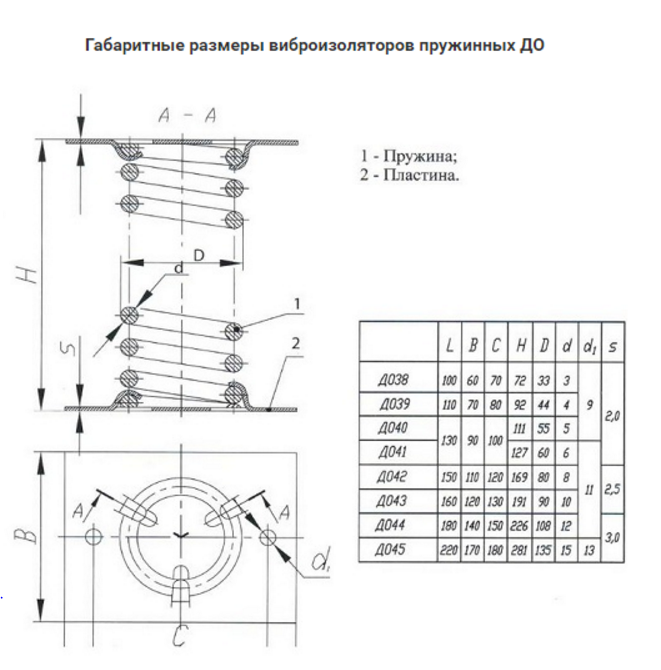

Виброизолятор ДО41

Описание Виброизолятор ДО41

Виброизоляция устройств выполняется путем их монтажа на виброизоляторы (упругие элементы, обладающие малой жесткостью) и установки гибких вставок между вибрирующим оборудованием и системой трубопроводов и коммуникаций, а также мягких прокладок для трубопроводов и коммуникаций в точках прохождения их через различные конструкции и в местах закрепления к конструкциям.

Инженерное, а также санитарно-техническое оборудование, установленное в зданиях, создает вибрации.

Грамотное размещение его в здании позволяет существенно уменьшить величину вибрации.

Устройства, генерирующие существенные динамические нагрузки, желательно монтировать в подземных этажах или на изолированных фундаментах, не имеющих связей с каркасом здания. В случае монтажа оборудования на перекрытиях, рекомендуется устанавливать его подальше от объектов, подлежащих защите. Если вышеуказанные методы не обеспечивают необходимое уменьшение величины вибрации и шума, рождающихся при функционировании центробежных машин, то необходимо выполнить мероприятия, обеспечивающие ихвиброизоляцию.

Агрегаты, с собственной частотой вращения до 1800 об/мин., с целью снижения вибрации и шума, желательно монтировать на пружинных виброизоляторах, а установки с частотой вращения 1800 об/мин и больше можно устанавливать на резиновых виброизоляторах. При этом следует учитывать, что пружинные виброизоляторы надежны в работе и долговечны, но неэффективно уменьшают вибрации на высоких частотах, а резиновые виброизоляторы успешно борются с вибрациями высоких частот, но имеют низкую степень виброизоляции на низких частотах, к тому же они недолговечны. Для обеспечения эффективной виброизоляции можно рекомендовать устанавливать пружинные виброизоляторы на резиновых или пробковых прокладках, имеющих толщину 10-20 мм, и прилегающих к опорной поверхности.

Такое оборудование как вентиляторы, компрессоры, насосы для улучшения виброизоляции желательно жестко устанавливать на пригрузочной железобетонной плите или металлической раме, которая, в свою очередь, устанавливается на виброизоляторы. Тяжелая плита (металлическая рама) наряду с уменьшением амплитуды колебаний агрегата, понижает его центр тяжести и способствует жесткой центровки рабочего органы с приводом, при этом должно быть выполнено следующие требование: масса плиты должна быть не меньше массы изолируемой установки.
