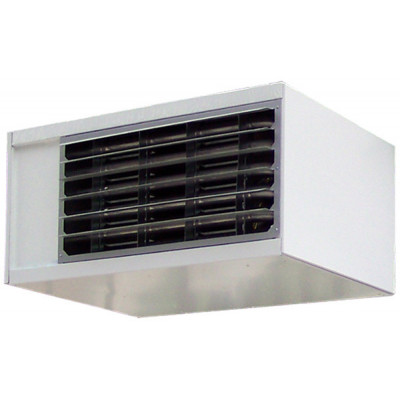

Тепловентилятор газовый Тепломаш АТ 36 V

Модель: 1010526

Краткое описание

Назначение газовых воздухонагревателей АТ 36 V Газовые воздухонагреватели предназначены для воздушного отопления помещений промышленного назначения, складов, депо, ангаров (кроме классов А, Б и частично В по Н...

Характеристики

Бренд - Тепломаш

Габаритные размеры (ВхШхГ).0 - 810 mm

Габаритные размеры (ВхШхГ).1 - 677 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Тепловентилятор газовый Тепломаш АТ 36 V

Назначение газовых воздухонагревателей АТ 36 V

Газовые воздухонагреватели предназначены для воздушного отопления помещений промышленного назначения, складов, депо, ангаров (кроме классов А, Б и частично В по НПБ 105-95).

Навесные аппараты служат для прямой горизонтальной (АТН) или вертикальной (АТV) подачи теплого воздуха. Возможно подключение к воздуховодам (АТС). Модельный ряд включает модели от 16 до 95 кВт, работающих на натуральном газе или пропане.

Вся гамма продукции может работать на двухступенчатом газовом блоке. Наряду со стандартным исполнением (КПД>91%) имеется исполнение высокой эффективности (КПД>93%).

Стандартная комплектация

Бесшовный трубчатый теплообменник из стали с алюминиевым покрытием, 4 хода, толщина 2 мм.
Осевой или радиальный вентилятор с задней защитной решеткой.
Двойные жалюзи на выходе горячего воздуха.
Вентилятор продуктов сгорания.
Белый лакированный корпус из стали (RAL 9003).
Термостат вентилятора.
Электрозажигание.
Одноступенчатый или двухступенчатый газовый блок.

Дополнительная комплектация

Консоли с фиксированным или настраиваемым наклоном на стену или на I- профиль.
Комплект для крепления на металлическую конструкцию.
Обычный вертикальный дымоход или концентрический дымоход.
Комплект для подключения газа (шаровый кран, регулятор давления газа и т. д.).
Устройства управления и регулирования.
Фильтр забора воздуха и воздушный клапан для модели с радиальным вентилятором

Сертификация

Газовые воздухонагреватели категории II 2E+ 3+ соответствуют европейским нормам «для газового оборудования» EN43790/396/CEE под номером N°13 12 BO 39 33.

Устройства управления и регулирования.

Газовые воздухонагреватели оснащены пилотным проводом, позволяющим полностью управлять работой прибора в соответствии с настройками системы регулирования, включать принудительную вентиляцию или осуществлять дистанционный перезапуск прибора. Возможность подключения до 8 аппаратов, управляемых одним пилотным проводом.

Внимание! Один термостат (TFP1, TFP2 или TFP3) предназначен максимум для 8-ми аппаратов.

Комнатные термостаты в свободной продаже не предназначены для управления воздухонагревателями напрямую. Необходимо использовать блок управления REG110 для подключения классического комнатного термостата.

	TFP1 Термостат отопл./выкл., дистанционный перезапуск, датчик пилотного провода.
	TFP2 Термостат с программированием по часам и дням, отопл./выкл./вентиляция, с датчиком пилотного провода.
	TFP3 Термостат с часами, отопл./выкл./вентиляция, внешний датчик, устанавливающийся на расстоянии до 25 м, кабель 1,5 мм.
	TFP4 Рубильник (не установлен), позволяющий электрически изолировать аппарат для проведения работ по обслуживанию.
	REG110 Блок управления без термостата с выключателем отопл./выкл./вентиляция, перезапуск горелки, индикаторы работы, кабель 4 м с коннектором (предназначается для классического комнатного термостата по выбору клиента).

Безопасность газовых приборов

Горелочный узел воздухонагревателей YAHTEC укомплектован автоматикой, обеспечивающей безопасность эксплуатации:

В случае нарушения горения (отрыв или погасание пламени) автоматика моментально перекрывает соленоиды и отключает подачу газа. Горение пламени находится под постоянным контролем электрода ионизации.
Защита от перегрева теплообменника обеспечена посредством двух термостатов: от недостаточного протока воздуха через воздухонагреватель и от неисправности или неправильного монтажа.
Правильная работа вентилятора отвода дымовых газов контролируется прессостатом перепада давления, который в случае недостатка воздуха для горения заблокирует дальнейшую работу.

1 – Двойные жалюзи
2 – Подключение дымохода
3 – Горелка
4 – Теплообменник
5 – Вентилятор
6 – Пилотный провод
7 – Вентилятор продуктов сгорания

	Горелка Атмосферные мультигорелки сконструированы так, чтобы обеспечивалась стабильность пламени без его отрыва и без обратного задува. Низкий уровень выбросов NOх и СО в атмосферу. Высокий КПД сгорания. Данная технология сжигания газа позволяет извлекать максимальное количество полезной энергии с минимальным выбросом вредных газов в атмосферу. Продукты сгорания выводятся по дымоходу на улицу.
	Теплообменник Бесшовный трубчатый теплообменник, 4 хода. Сталь толщиной 2 мм с алюминиевым покрытием. Алюминиевое покрытие стали позволяет повысить коэффициент теплоотдачи и защитить сталь от коррозии.
	Пилотный провод Газовые воздухонагреватели оснащены пилотным проводом, позволяющим полностью управлять работой прибора. Возможность подключения до 8 аппаратов, управляемых одним пилотным проводом. Система управления одним пилотным проводом позволяет экономить время и затраты на установку и проводку.

Габаритные размеры воздухонагревателя АТ 36 V

Модель	А	B	C	D	E	Н	? F	? возд.	? газ	Масса
Модель	мм									кг
АТ 36 V	810	820	510	134,5	430	185	80	125	1/2”	90
АТ 45 V	1040	820	570	134,5	490	230	100	100	1/2”	105
АТ 55 V	1040	840	700	134,5	610	280	130	130	1/2”	127
АТ 75 V	1120	840	825	149,5	730	365	130	130	3/4”	145
АТ 95 V	1120	840	1075	150	-	455	130	130	3/4”	185

Воздухонагреватели ATV крепятся через отверстия в верхней части корпуса с помощью 4 болтов М8. Подача воздуха осуществляется в вертикальном направлении к полу. Необходимо соблюдать минимальные и максимальные высоты размещения. Для достижения лучших результатов рекомендуем придерживаться монтажных расстояний, приводимых в таблице.

Высота монтажа	А	A1	A2	B
Высота монтажа	м
L1 (мин.)	0,45	0,45	0,5	0,6
L2 (мин.)	1	1	1	1
L3 (мин.)	1	1	1	1
H: высота (мин./макс.)	4/6	5/10	6/12	6/12
