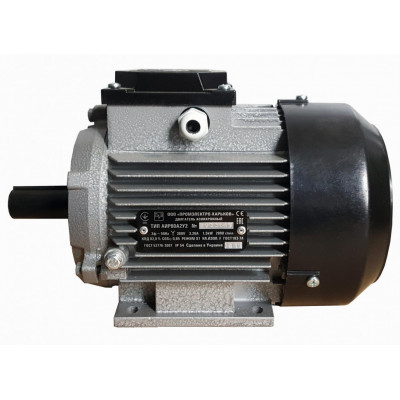

Электродвигатель АИР80А4 1,1 кВт 1500 об/мин 1081 Украина

Описание Электродвигатель АИР80А4 1,1 кВт 1500 об/мин 1081 Украина

Применение и назначение

Общепромышленный электродвигатель АИР 80 А4 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 80 А4 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 220/380. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 80 А4 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 80 А4 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 80 А4

АИР	80	A	4
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 80 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) A - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 4 - число полюсов электродвигателя.

Конструктивные элементы электродвигателя АИР 80 А4

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Специальное исполнения под заказ купить АИР80A4

• АИРС80A4 - повышенного скольжения;
• АИРЕ80A4 Е - со встроенным электромагнитным тормозом;
• АИР80A4 Т2 - тропического исполнения;
• АИР80A4 ОМ2 - морского исполнения;
• АИР80A4 Х2 - химстойкое исполнение.

Производители электромотора АИР 80 A4

Электромотор АИР 80 A4 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):

• АД80A4 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А80A4 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ80В2 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ80A4 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР80A4 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР80A4 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР80A4 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ80A4 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А80A4- производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
