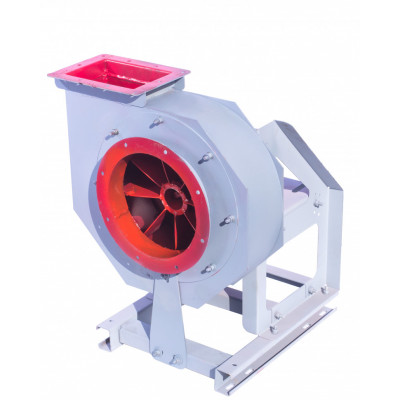

Вентилятор пылевой ВЦП 5-45 (ВРП) №4 (5,5/3000), исп. №1

Модель: 1000270

Мощность электродвигателя, кВт

0,75

5,5

Краткое описание

Назначение пылевого вентилятора ВЦП 5-45 (ВРП) №4 Пылевой вентилятор ВЦП 5-45 (ВРП) №4 предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агре...

Характеристики

Гарантия (мес.) - 2700 mm

Диаметр воздуховода - 400 mm

Диапазон температур для эксплуатации - 80 - 80 C

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

17415.00грн.

Описание Вентилятор пылевой ВЦП 5-45 (ВРП) №4 (5,5/3000), исп. №1

Назначение пылевого вентилятора ВЦП 5-45 (ВРП) №4

Пылевой вентилятор ВЦП 5-45 (ВРП) №4 предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 1000000 мг/м3 (1 кг/м3).

Вентилятор пылевой ВЦП 5-45 (ВРП) №4 предназначен для удаления древесной пыли и стружки от деревообрабатывающих станков, для удаления металлической пыли и стружки от металлообрабатывающих станков, в санитарно-технических и производственных целях в стационарных условиях. Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73.

Общая информация о вентиляторах пылевых ВЦП 5-45 (ВРП) №4

одностороннего всасывания;
корпус спиральный поворотный;
радиальные прямые лопатки;
количество лопаток – 8 шт.;
направление вращения – правое и левое;
схема исполнения: № 1;
материал изготовления: углеродистая сталь;
вентиляторы изготавливаются в соответствии с ТУ 22-4577-79.

Сфера применения пылевых вентиляторов ВЦП 5-45 (ВРП) №4

в системах пылеочистных установок;
в системах пневмотранспорта;
для удаления древесной пыли и стружки от деревообрабатывающих станков;
для удаления металлической пыли и стружки от металлообрабатывающих станков;
в других санитарно-технических и производственных целях.

Вентиляторы пылевые ВЦП 5-45 (ВРП) №4 изготавливаются:

из углеродистой стали
из нержавеющей стали
из разнородных материалов
из алюминиевых сплавов

Устройство и принцип работы пылевого вентилятора ВЦП 5-45 (ВРП) №4

Корпус (обечайка) ВЦП 5-45 (ВРП) №4

Спиральный корпус представляет собой неразъемную конструкцию.

К передней стенке корпуса крепится цилиндрический входной патрубок с фланцем. Выходной патрубок приварен к корпусу. Зазор между входным патрубком и рабочим колесом регулируется.

Рабочее колесо вентилятора ВЦП 5-45 (ВРП) №4

Колесо рабочее сварное, состоит из 8 радиально расположенных прямых лопаток, ступицы и двух звездочек.

Подготовка вентилятора ВЦП 5-45 (ВРП) №4 к работе

Монтаж

Перед монтажом вентилятора необходимо произвести внешний осмотр узлов. Замеченные повреждения, полученные в результате неправильной транспортировки и хранения, устранить.

При монтаже вентилятора необходимо:

убедиться в легком и плавном вращении рабочего колеса;
проверить зазоры и при необходимости отрегулировать осевой и радиальный зазоры;
проверить затяжку болтовых соединений, особое внимание обратить на крепление рабочего колеса;
заземлить корпус вентилятора и двигатель;
кратковременным включением проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора;
подсоединить при помощи гибких вставок нагнетательный и всасывающий воздуховоды.

Пуск

Смонтированный вентилятор необходимо опробовать, для чего производят пробный пуск и проверяют его работу. Перед пуском вентилятора необходимо:

залить в корпус промвала трансмиссионное масло и, если вентилятор выполнен в конструкционном исполнении, в состав которого входит промежуточный вал, масло заливается через пробку в корпусе до ее уровня;
проверить соответствие напряжения питающей сети и двигателя;
проверить заземление;
включить электродвигатель.

При наличии посторонних стуков и шумов, а также повышенной вибрации, немедленно остановить вентилятор, выяснить причину замеченных неполадок и устранить их.

Характеристики

Гарантия (мес.) 2700 mm

Диаметр воздуховода 400 mm

Диапазон температур для эксплуатации 80 - 80 C

Допустимая вибрация вентилятора 561 kg

Исполнение 1

Масса 88 kg

Материал корпуса сталь

Мощность Серый

Напряжение 380 B

Полное давление 643 kg

Предельная концентрация грязи и пыли 775 kg
