В наличии
7525.00грн.

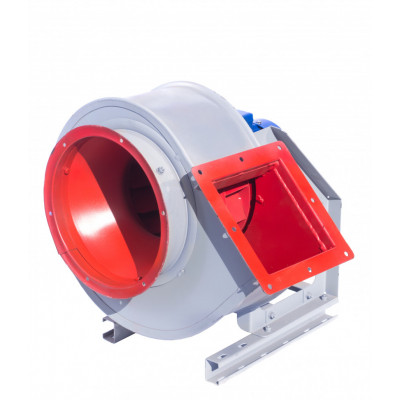

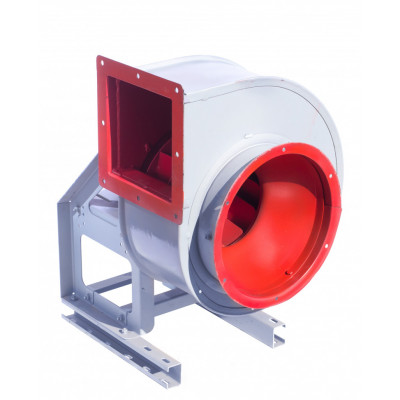

Описание Вентилятор ВЦ 4-75 №2,5 (0,12/1500), исп. №1
Вентиляторы типа ВЦ 4-75 №2,5 (0,12/1500) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.
Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.
Общая информация о вентиляторе ВЦ 4-75 №2,5 (0,12/1500):
- Радиальный
- Низкого давления
- Одностороннее всасывание
- Спиральный поворотный корпус
- Количество лопаток - 12 шт
- Лопатки загнутые назад
- Направление вращения - правое или левое
- Вариация размеров от №2,5 до №20
Технические характеристики вентиляторов ВЦ 4-75 №2,5 (0,12/1500)
| Типоразмер вентилятора |
D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более |
|||
| Типоразмер | Частота | Мощность | Производительность | Полное давление | |||
| об/мин | кВт | м3/час | Па | кг | |||
| №2,5 | Уменьшенный диаметр рабочего колеса | ||||||
| 0,9 | АИР 56 А4 | 1500 | 0,12 | 0,4 - 0,8 | 120 - 70 | 24 | |
| АИР 56 В4 | 0,18 | 0,5 - 0,9 | 130 - 75 | 24 | |||
| АИР 63 А4 | 0,25 | 0,5 - 0,9 | 130 - 75 | 27 | |||
| АИР 63 А2 | 3000 | 0,37 | 0,85 - 1,65 | 490 - 300 | 27 | ||
| АИР 63 В2 | 0,55 | 0,85 - 1,65 | 490 - 300 | 27 | |||
| 0,95 | АИР 56 А4 | 1500 | 0,12 | 0,45 - 0,85 | 150 - 95 | 24 | |
| АИР 56 В4 | 0,18 | 0,55 - 0,95 | 150 - 95 | 24 | |||
| АИР 63 А4 | 0,25 | 0,55 - 0,95 | 150 - 95 | 27 | |||
| АИР 63 А2 | 3000 | 0,37 | 0,9 - 1,7 | 350 - 530 | 27 | ||
| АИР 63 В2 | 0,55 | 0,9 - 1,7 | 350 - 530 | 27 | |||
| Номинальный диаметр рабочего колеса | |||||||
| 1 | АИР 56 А4 | 1500 | 0,12 | 0,45 - 1,0 | 110 - 170 | 24 | |
| АИР 56 В4 | 0,18 | 0,55 - 1,0 | 110 - 170 | 24 | |||
| АИР 63 А4 | 0,25 | 0,55 - 1,0 | 110 - 170 | 27 | |||
| АИР 63 В2 | 3000 | 0,55 | 0,9 - 1,75 | 370 - 650 | 27 | ||
| АИР 71 А2 | 0,75 | 1,0 - 2,0 | 380 - 685 | 30 | |||
| Увеличенный диаметр рабочего колеса | |||||||
| 1,05 | АИР 56 А4 | 1500 | 0,12 | 0,5 - 1,0 | 130 - 190 | 24 | |
| АИР 56 В4 | 0,18 | 0,5 - 1,0 | 130 - 190 | 24 | |||
| АИР 63 А4 | 0,25 | 0,5 - 1,0 | 130 - 190 | 27 | |||
| АИР 63 В2 | 3000 | 0,55 | 0,9 - 1,75 | 520 - 790 | 27 | ||
| АИР 71 А2 | 0,75 | 0,95 - 1,75 | 540 - 800 | 30 | |||
| 1,1 | АИР 56 А4 | 1500 | 0,12 | 0,55 - 1,0 | 140 - 200 | 24 | |
| АИР 56 В4 | 0,18 | 0,55 - 1,0 | 140 - 200 | 24 | |||
| АИР 63 А4 | 0,25 | 0,6 - 1,1 | 150 - 240 | 27 | |||
| АИР 71 А2 | 3000 | 0,75 | 0,9 - 1,8 | 740 - 960 | 30 | ||
| АИР 71 В2 | 1,1 | 0,95 - 1,9 | 750 - 970 | 30 | |||
Вентиляторы ВЦ 4-75 №2,5 (0,12/1500) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 4-75 №2,5 (0,12/1500) применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №2,5 (0,12/1500)
Вентилятор ВЦ 4-75 №2,5 (0,12/1500) состоит из таких основных узлов:
- спиральный корпус
- рабочее колесо
- станина
- коллектор
- электродвигатель.
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
D/Dn
995 m; 1025 m; 1000 m; 1125 m; 953 m
Гарантия (мес.)
2700 mm
Диаметр воздуховода
250 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
24 kg
Материал корпуса
сталь
Мощность
0.12 KW
Напряжение
380 B
Полное давление
74 - 168 Pa
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
Вытяжной
Страна-производитель
Украина
Тип вентилятора
низкого давления
Частота вращения, об/мин
1775 m
Отзывы о Вентилятор ВЦ 4-75 №2,5 (0,12/1500), исп. №1
1
4 Ноября 2024
Ціна-якість повністю виправдана, якість на рівні, не очікував....
Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №2,5 (0,12/1500), исп. №1
Нет вопросов об этом товаре.
Положение корпуса вентилятора
Вид со стороны всасывания
