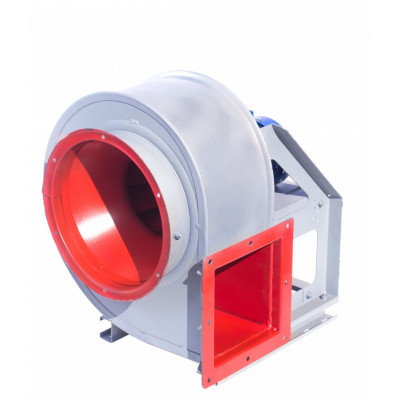

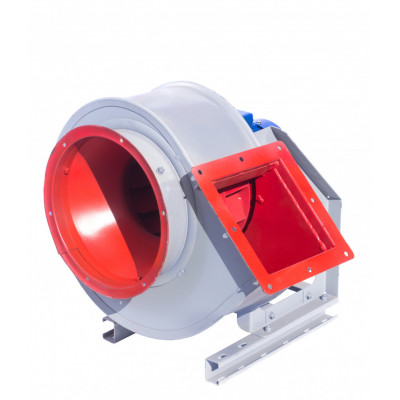

Описание Вентилятор ВЦ 4-75 №3,15 (0,18/1500), исп. №1
Вентиляторы типа ВЦ 4-75 №3,15 (0,18/1500) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.
Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.
Общая информация о вентиляторе ВЦ 4-75 №3,15 (0,18/1500):
- Радиальный
- Низкого давления
- Одностороннее всасывание
- Спиральный поворотный корпус
- Количество лопаток - 12 шт
- Лопатки загнутые назад
- Направление вращения - правое или левое
- Вариация размеров от №2,5 до №20
Технические характеристики вентиляторов ВЦ 4-75 №3,15 (0,18/1500)
| Типоразмер вентилятора |
D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более |
|||
| Типоразмер | Частота | Мощность | Производительность | Полное давление | |||
| об/мин | кВт | м3/час | Па | кг | |||
| №3,15 | Уменьшенный диаметр рабочего колеса | ||||||
| 0,9 | АИР 56 А4 | 1500 | 0,12 | 0,75 - 1,15 | 130 - 185 | 38 | |
| АИР 56 В4 | 0,18 | 0,75 - 1,5 | 130 - 185 | 38 | |||
| АИР 63 А4 | 0,25 | 0,85 - 1,8 | 130 - 220 | 42 | |||
| АИР 71 В2 | 3000 | 1,1 | 1,65 - 3,8 | 480 - 830 | 46 | ||
| 0,95 | АИР 56 А4 | 1500 | 0,12 | 1,75 - 1,20 | 130 - 185 | 38 | |
| АИР 56 В4 | 0,18 | 0,75 - 1,5 | 130 - 185 | 38 | |||
| АИР 63 А4 | 0,25 | 0,5 - 1,8 | 110 - 260 | 42 | |||
| АИР 71 В2 | 3000 | 1,1 | 1,7 - 3,8 | 440 - 1000 | 46 | ||
| АИР 80 А2 | 1,5 | 1,9 - 3,85 | 640 - 1080 | 49 | |||
| Номинальный диаметр рабочего колеса | |||||||
| 1 | АИР 56 А4 | 1500 | 0,18 | 0,8 - 1,7 | 130 - 185 | 38 | |
| АИР 63 А4 | 0,25 | 0,85 - 1,85 | 170 - 280 | 42 | |||
| АИР 63 B4 | 0,37 | 1,0 - 2,0 | 180 - 280 | 42 | |||
| АИР 71 В2 | 3000 | 1,1 | 1,8 - 3,5 | 700 - 1150 | 46 | ||
| АИР 80 А2 | 1,5 | 2,0 - 4,0 | 680 - 1220 | 49 | |||
| АИР 80 В2 | 2,2 | 2,2 - 4,3 | 680 - 1220 | 49 | |||
| АИР 90 L2 | 3 | 2,2 - 4,5 | 680 - 1220 | 51 | |||
| Увеличенный диаметр рабочего колеса | |||||||
| 1,05 | АИР 63 А4 | 1500 | 0,25 | 0,9 - 1,9 | 190 - 320 | 42 | |
| АИР 63 B4 | 0,37 | 0,8 - 2,1 | 190 - 350 | 42 | |||
| АИР 80 А2 | 3000 | 1,5 | 1,9 - 4,3 | 760 - 1300 | 49 | ||
| АИР 80 В2 | 2,2 | 1,7 - 4,0 | 880 - 1350 | 49 | |||
| 1,1 | АИР 63 А4 | 1500 | 0,25 | 0,9 - 1,8 | 190 - 370 | 42 | |
| АИР 63 B4 | 0,37 | 0,9 - 1,95 | 230 - 370 | 42 | |||
| АИР 80 В2 | 3000 | 2,2 | 1,7 - 4,1 | 1070 - 1650 | 49 | ||
Вентиляторы ВЦ 4-75 №3,15 (0,18/1500) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 4-75 №3,15 (0,18/1500) применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №3,15 (0,18/1500)
Вентилятор ВЦ 4-75 №3,15 (0,18/1500) состоит из таких основных узлов:
- спиральный корпус
- рабочее колесо
- станина
- коллектор
- электродвигатель.
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
D/Dn
995 m; 1000 m; 1125 m
Гарантия (мес.)
2700 mm
Диаметр воздуховода
315 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
Метал
Материал корпуса
сталь
Мощность
0.18 KW
Напряжение
380 B
Полное давление
416 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
DKC
Страна-производитель
Украина
Тип вентилятора
низкого давления
Частота вращения, об/мин
1775 m
Отзывы о Вентилятор ВЦ 4-75 №3,15 (0,18/1500), исп. №1
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №3,15 (0,18/1500), исп. №1
Нет вопросов об этом товаре.
| Диаметр рабочего колеса | ||||
| Уменьшенный | Номинальный | Увеличенный | ||
| D/Dн=0.9 | D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 | D/Dн=1.1 |
 |
 |
 |
 |
 |
Условные обозначения
- D - диаметр рабочего колеса, мм
- Dн - номинальный диаметр рабочего колеса, мм
- Pv - полное давление, Па
- Q - производительность по воздуху,тыс. м3/ч;
- η - коэфициент полезного действия
- Ny - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
