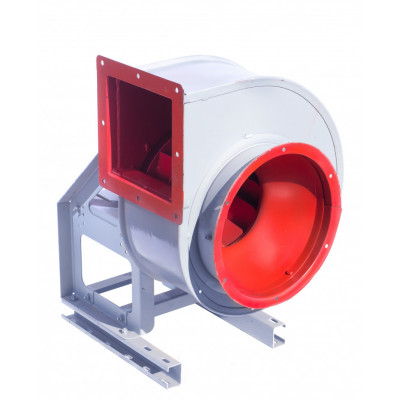

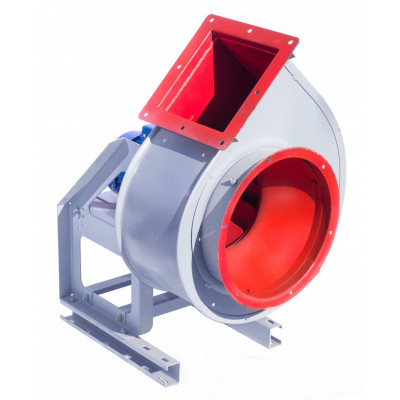

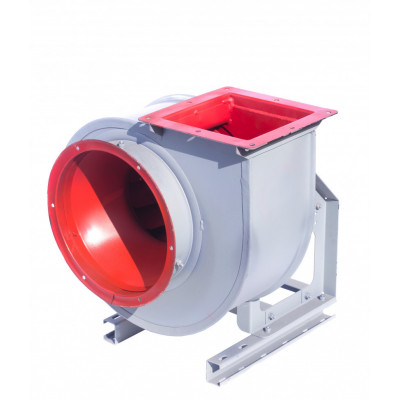

Вентилятор ВЦ 4-75 №3,15 (2,2/3000), исп. №1

Модель: 1000009

Мощность электродвигателя, кВт

1,5 кВт

2,2 кВт

1,1 кВт

3 кВт

Краткое описание

Вентиляторы типа ВЦ 4-75 №3,15 (2,2/3000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части в...

Характеристики

D/Dn - 995 m; 1025 m; 953 m

Гарантия (мес.) - 2700 mm

Диаметр воздуховода - 315 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

11180.00грн.

Описание Вентилятор ВЦ 4-75 №3,15 (2,2/3000), исп. №1

Вентиляторы типа ВЦ 4-75 №3,15 (2,2/3000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №3,15 (2,2/3000):

Радиальный
Низкого давления
Одностороннее всасывание
Спиральный поворотный корпус
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое
Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №3,15 (2,2/3000)

Типоразмер вентилятора	D/Dн	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, не более
		Типоразмер	Частота	Мощность	Производительность	Полное давление	Масса вентилятора, не более
			об/мин	кВт	м3/час	Па	кг
№3,15	Уменьшенный диаметр рабочего колеса
	0,9	АИР 56 А4	1500	0,12	0,75 - 1,15	130 - 185	38
		АИР 56 В4		0,18	0,75 - 1,5	130 - 185	38
		АИР 63 А4		0,25	0,85 - 1,8	130 - 220	42
		АИР 71 В2	3000	1,1	1,65 - 3,8	480 - 830	46
	0,95	АИР 56 А4	1500	0,12	1,75 - 1,20	130 - 185	38
		АИР 56 В4		0,18	0,75 - 1,5	130 - 185	38
		АИР 63 А4		0,25	0,5 - 1,8	110 - 260	42
		АИР 71 В2	3000	1,1	1,7 - 3,8	440 - 1000	46
		АИР 80 А2	3000	1,5	1,9 - 3,85	640 - 1080	49
	Номинальный диаметр рабочего колеса
	1	АИР 56 А4	1500	0,18	0,8 - 1,7	130 - 185	38
		АИР 63 А4		0,25	0,85 - 1,85	170 - 280	42
		АИР 63 B4		0,37	1,0 - 2,0	180 - 280	42
		АИР 71 В2	3000	1,1	1,8 - 3,5	700 - 1150	46
		АИР 80 А2		1,5	2,0 - 4,0	680 - 1220	49
		АИР 80 В2		2,2	2,2 - 4,3	680 - 1220	49
		АИР 90 L2		3	2,2 - 4,5	680 - 1220	51
	Увеличенный диаметр рабочего колеса
	1,05	АИР 63 А4	1500	0,25	0,9 - 1,9	190 - 320	42
		АИР 63 B4	1500	0,37	0,8 - 2,1	190 - 350	42
		АИР 80 А2	3000	1,5	1,9 - 4,3	760 - 1300	49
		АИР 80 В2	3000	2,2	1,7 - 4,0	880 - 1350	49
	1,1	АИР 63 А4	1500	0,25	0,9 - 1,8	190 - 370	42
		АИР 63 B4	1500	0,37	0,9 - 1,95	230 - 370	42
		АИР 80 В2	3000	2,2	1,7 - 4,1	1070 - 1650	49

Вентиляторы ВЦ 4-75 №3,15 (2,2/3000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №3,15 (2,2/3000) применяются:

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №3,15 (2,2/3000)

Вентилятор ВЦ 4-75 №3,15 (2,2/3000) состоит из таких основных узлов:

спиральный корпус
рабочее колесо
станина
коллектор
электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Характеристики

D/Dn 995 m; 1025 m; 953 m

Гарантия (мес.) 2700 mm

Диаметр воздуховода 315 mm

Диапазон температур для эксплуатации 38.8 mm

Допустимая вибрация вентилятора 561 kg

Исполнение 1

Масса Розовый

Материал корпуса сталь

Мощность Слоновая кость

Напряжение 380 B

Полное давление 633 kg

Предельная концентрация грязи и пыли 15 KW

Предельно-допустимая темп-ра газовых смесей 80 C

Производительность 1700 - 4440 m3/hour

Страна-производитель Украина

Тип вентилятора низкого давления

Частота вращения, об/мин 1540 m

Отзывы о Вентилятор ВЦ 4-75 №3,15 (2,2/3000), исп. №1

100%

Григорій

18 Сентября 2024

Вентилятор коштує своїх грошей, замовляв 2 штуки, працюють кожний день без нарікань

Едик

12 Января 2023

Брал себе промышленное помещение, все запахи и частицы убирает, рекомендую.

Василиий

21 Ноября 2022

Вентилятор покупали на производство, со своей задачей справляется хорошо, работает без збоев.

Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №3,15 (2,2/3000), исп. №1

Нет вопросов об этом товаре.

Аэродинамические характеристики вентиляторов ВЦ 4-75 №3,15 (2,2/3000)

Диаметр рабочего колеса
Уменьшенный		Номинальный	Увеличенный
D/Dн=0.9	D/Dн=0.95	D/Dн= 1	D/Dн= 1.05	D/Dн=1.1
