Модель: 1000015
Оплата
Безналичный платеж с НДС
Оплата при получении
LiqPay
Доставка
Новая почта
Самовывоз
В наличии
18877.00грн.

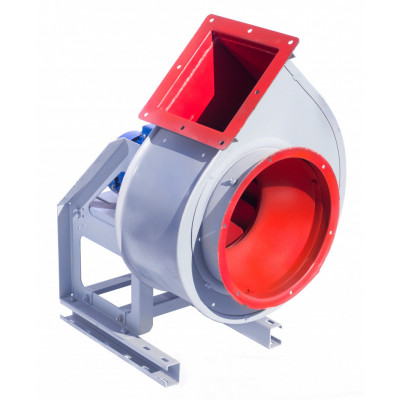

Описание Вентилятор ВЦ 4-75 №5 (0,75/1000), исп. №1
Вентиляторы типа ВЦ 4-75 №5 (0,75/1000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.
Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.
Общая информация о вентиляторе ВЦ 4-75 №5 (0,75/1000):
- Радиальный
- Низкого давления
- Одностороннее всасывание
- Спиральный поворотный корпус
- Количество лопаток - 12 шт
- Лопатки загнутые назад
- Направление вращения - правое или левое
- Вариация размеров от №2,5 до №20
Технические характеристики вентиляторов ВЦ 4-75 №5 (0,75/1000)
| Типоразмер вентилятора |
D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более |
|||
| Типоразмер | Частота | Мощность | Производительность | Полное давление | |||
| об/мин | кВт | м3/час | Па | кг | |||
| №5 | Уменьшенный диаметр рабочего колеса | ||||||
| 0,9 | АИР 71 А6 | 1000 | 0,37 | 2,3 - 4,8 | 120 - 250 | 80 | |
| АИР 71 В6 | 0,55 | 2,4 - 5,3 | 140 - 230 | 80 | |||
| АИР 80 А4 | 1500 | 1,1 | 3,8 - 7,8 | 210 - 600 | 84 | ||
| АИР 80 В4 | 1,5 | 3,6 - 8,1 | 340 - 550 | 84 | |||
| 0,95 | АИР 71 В6 | 1000 | 0,55 | 2,8 - 5,6 | 170 - 280 | 80 | |
| АИР 80 А4 | 1500 | 1,1 | 4,2 - 5,0 | 580 - 680 | 84 | ||
| АИР 80 В4 | 1,5 | 4,5 - 5,3 | 650 - 700 | 84 | |||
| АИР 90 L4 | 2,2 | 4,5 - 8,7 | 500 - 700 | 87 | |||
| Номинальный диаметр рабочего колеса | |||||||
| 1,0 | АИР 71 В6 | 1000 | 0,55 | 2,75 - 4,1 | 305 - 340 | 80 | |
| АИР 71 А6 | 0,37 | 2,75 - 4,8 | 310 - 340 | 80 | |||
| АИР 80 А6 | 0,75 | 2,75 - 5,6 | 315 - 340 | 84 | |||
| АИР 80 В4 | 1500 | 1,5 | 3,2 - 7,5 | 380 - 810 | 84 | ||
| АИР 90 L4 | 2,2 | 4,3 - 8,6 | 500 - 810 | 87 | |||
| АИР 100 S4 | 3 | 4,5 - 8,6 | 550 - 840 | 98 | |||
| Увеличенный диаметр рабочего колеса | |||||||
| 1,05 | АИР 80 А6 | 1000 | 0,75 | 2,7 - 5,6 | 270 - 370 | 84 | |
| АИР 90 L4 | 2,2 | 3,7 - 8,5 | 520 - 860 | 87 | |||
| АИР 100 S4 | 3 | 4,2 - 8,5 | 620 - 880 | 98 | |||
| 1,1 | АИР 80 А6 | 1000 | 0,75 | 2,5 - 5,2 | 300 - 460 | 84 | |
| АИР 80 В6 | 1,1 | 3,0 - 5,7 | 315 - 460 | 84 | |||
| АИР 100 S4 | 1500 | 3 | 4,6 - 8,8 | 730 - 1100 | 98 | ||
Вентиляторы ВЦ 4-75 №5 (0,75/1000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 4-75 №5 (0,75/1000) применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №5 (0,75/1000)
Вентилятор ВЦ 4-75 №5 (0,75/1000) состоит из таких основных узлов:
- спиральный корпус
- рабочее колесо
- станина
- коллектор
- электродвигатель.
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
D/Dn
995 m; 1025 m
Гарантия (мес.)
2700 mm
Диаметр воздуховода
500 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
темно-серый
Материал корпуса
сталь
Мощность
0.75 KW
Напряжение
380 B
Полное давление
515.3 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
2330 - 5400 m3/hour
Страна-производитель
Украина
Тип вентилятора
низкого давления
Частота вращения, об/мин
1675 m
Отзывы о Вентилятор ВЦ 4-75 №5 (0,75/1000), исп. №1
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №5 (0,75/1000), исп. №1
Нет вопросов об этом товаре.
| Диаметр рабочего колеса | ||||
| Уменьшенный | Номинальный | Увеличенный | ||
| D/Dн=0.9 | D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 | D/Dн=1.1 |
 |
 |
 |
 |
 |
Условные обозначения
- D - диаметр рабочего колеса, мм
- Dн - номинальный диаметр рабочего колеса, мм
- Pv - полное давление, Па
- Q - производительность по воздуху,тыс. м3/ч;
- η - коэфициент полезного действия
- Ny - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
