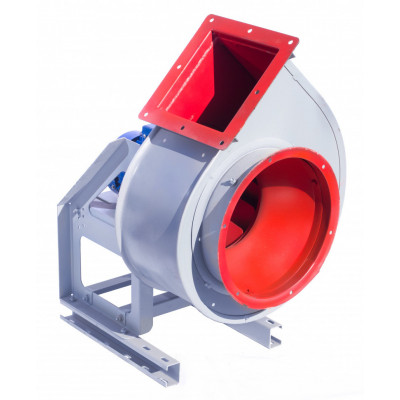

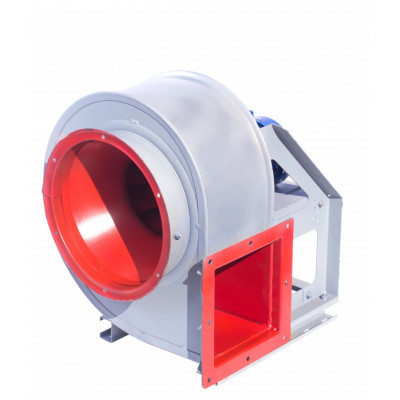

Описание Вентилятор ВЦ 4-75 №6,3 (2,2/1000), исп. №1
Вентиляторы типа ВЦ 4-75 №6,3 (2,2/1000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.
Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.
Общая информация о вентиляторе ВЦ 4-75 №6,3 (2,2/1000):
- Радиальный
- Низкого давления
- Одностороннее всасывание
- Спиральный поворотный корпус
- Количество лопаток - 12 шт
- Лопатки загнутые назад
- Направление вращения - правое или левое
- Вариация размеров от №2,5 до №20
Технические характеристики вентиляторов ВЦ 4-75 №6,3 (2,2/1000)
| Типоразмер вентилятора |
D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более |
|||
| Типоразмер | Частота | Мощность | Производительность | Полное давление | |||
| об/мин | кВт | м3/час | Па | кг | |||
| №6,3 | Уменьшенный диаметр рабочего колеса | ||||||
| 0,9 | АИР 80 В6 | 1000 | 1,1 | 4,7 - 7,3 | 350 - 380 | 131 | |
| АИР 90 L6 | 1,5 | 4,7 - 11,0 | 230 - 380 | 134 | |||
| АИР 100 S4 | 1500 | 3 | 7,00 - 12,0 | 790 - 885 | 145 | ||
| АИР 100 L4 | 4 | 7,2 - 12,3 | 780 - 885 | 145 | |||
| АИР 112 М4 | 5,5 | 7,2 - 16,0 | 630 - 885 | 150 | |||
| 0,95 | АИР 90 L6 | 1000 | 1,5 | 5,8 - 8,6 | 430 - 470 | 134 | |
| АИР 112 М4 | 1500 | 5,5 | 9,0 - 17,5 | 670 - 1130 | 150 | ||
| Номинальный диаметр рабочего колеса | |||||||
| 1,0 | АИР 80 В6 | 1000 | 1,1 | 4,3 - 5,4 | 290 - 540 | 131 | |
| АИР 90 L6 | 1,5 | 5,4 - 11 | 285 - 560 | 134 | |||
| АИР 100 L6 | 2,2 | 5,6 - 11,3 | 350 - 560 | 145 | |||
| АИР 112 М4 | 1500 | 5,5 | 8,6 - 12,0 | 1250 - 1320 | 150 | ||
| АИР 132 S4 | 7,5 | 8,6 - 17,5 | 800 - 1320 | 195 | |||
| Увеличенный диаметр рабочего колеса | |||||||
| 1,05 | АИР 100 L6 | 1000 | 2,2 | 5,4 - 11,5 | 400 - 610 | 145 | |
| АИР 132 S4 | 1500 | 7,5 | 8,3 - 17,5 | 940 - 1430 | 195 | ||
| 1,1 | АИР 112 МА6 | 1000 | 3 | 6,2 - 11,5 | 530 - 750 | 150 | |
| АИР 132 S4 | 1500 | 7,5 | 7,1 - 12,1 | 1300 - 1800 | 195 | ||
| АИР 132 М4 | 11 | 9,2 - 17,8 | 1200 - 1750 | 195 | |||
Вентиляторы ВЦ 4-75 №6,3 (2,2/1000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 4-75 №6,3 (2,2/1000) применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №6,3 (2,2/1000)
Вентилятор ВЦ 4-75 №6,3 (2,2/1000) состоит из таких основных узлов:
- спиральный корпус
- рабочее колесо
- станина
- коллектор
- электродвигатель.
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
D/Dn
995 m; 1025 m
Гарантия (мес.)
2700 mm
Диаметр воздуховода
630 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
138.3 kg
Материал корпуса
сталь
Мощность
Слоновая кость
Напряжение
380 B
Полное давление
106.1 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
4700 - 10980 m3/hour
Страна-производитель
Украина
Тип вентилятора
низкого давления
Частота вращения, об/мин
1675 m
Отзывы о Вентилятор ВЦ 4-75 №6,3 (2,2/1000), исп. №1
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №6,3 (2,2/1000), исп. №1
Нет вопросов об этом товаре.
| Диаметр рабочего колеса | ||||
| Уменьшенный | Номинальный | Увеличенный | ||
| D/Dн=0.9 | D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 | D/Dн=1.1 |
 |
 |
 |
 |
 |
Условные обозначения
- D - диаметр рабочего колеса, мм
- Dн - номинальный диаметр рабочего колеса, мм
- Pv - полное давление, Па
- Q - производительность по воздуху,тыс. м3/ч;
- η - коэфициент полезного действия
- Ny - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
