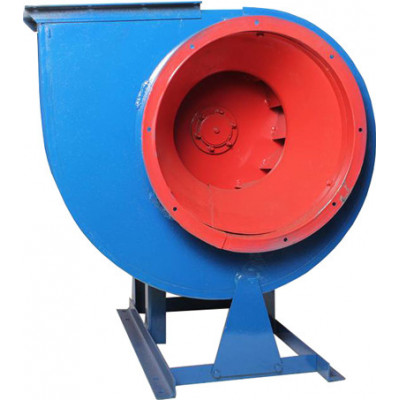

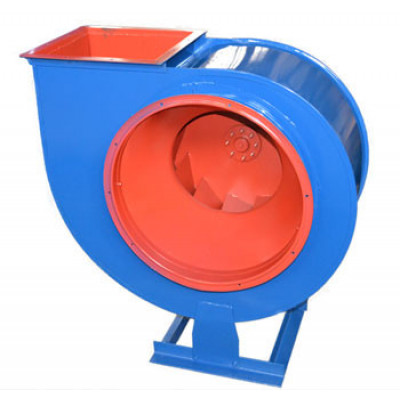

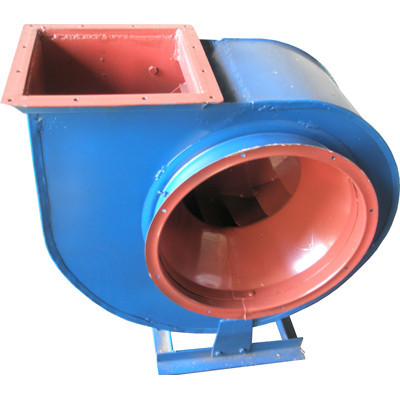

Вентилятор ВЦ 4-75 №12,5 исп. №1 (пустотка)

Модель: 1013089

Краткое описание

Вентиляторы типа ВЦ 4-75 №12,5 предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора...

Характеристики

Гарантия (мес.) - 2700 mm

Диаметр воздуховода - 1250 mm

Диапазон температур для эксплуатации - 38.8 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

109263.00грн.

Описание Вентилятор ВЦ 4-75 №12,5 исп. №1 (пустотка)

Вентиляторы типа ВЦ 4-75 №12,5 предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №12,5:

Радиальный
Низкого давления
Одностороннее всасывание
Спиральный поворотный корпус
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое
Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №12,5

Типоразмер вентилятора	D/Dн	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, не более
		Типоразмер	Частота	Мощность	Производительность	Полное давление	Масса вентилятора, не более
			об/мин	кВт	м3/час	Па	кг
№12,5	Уменьшенный диаметр рабочего колеса
	0,9	АИР 180 М8	750	15	28,0 - 55,0	380 - 1000	820
	0,95	АИР 180 М8		15	25,7 - 40,6	1000 - 1240	820
	0,95	АИР 200 М8		18,5	30,0 - 60,0	620 - 1100	920
	Номинальный диаметр рабочего колеса
	1	АИР 200 М8	750	18,5	28,0 - 60,0	550 - 1320	920
		AИP 200 L8		22	30,1 - 62,7	720 - 1370	920
		АИР 225 М8		30	30,1 - 62,7	720 - 1370	1020
	Увеличенный диаметр рабочего колеса
	1,05	АИР 225 М8	750	30	33,0 - 70,0	880 - 1700	1020
	1,1	AИP 250 S8	750	37	31,0 - 70,0	1000 - 2000	1100

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВЦ 4-75 №12,5 изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №12,5 применяются:

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №12,5

Вентилятор ВЦ 4-75 №12,5 состоит из таких основных узлов:

спиральный корпус
рабочее колесо
станина
коллектор

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №12,5

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №12,5

Технические характеристики вентиляторов ВЦ 4-75 №12,5

Типоразмер вентилятора	D/Dн	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, не более
		Типоразмер	Частота	Мощность	Производительность	Полное давление	Масса вентилятора, не более
			об/мин	кВт	м3/час	Па	кг
№12,5	Уменьшенный диаметр рабочего колеса
	0,9	АИР 180 М8	750	15	28,0 - 55,0	380 - 1000	820
	0,95	АИР 180 М8		15	25,7 - 40,6	1000 - 1240	820
	0,95	АИР 200 М8		18,5	30,0 - 60,0	620 - 1100	920
	Номинальный диаметр рабочего колеса
	1	АИР 200 М8	750	18,5	28,0 - 60,0	550 - 1320	920
		AИP 200 L8		22	30,1 - 62,7	720 - 1370	920
		АИР 225 М8		30	30,1 - 62,7	720 - 1370	1020
	Увеличенный диаметр рабочего колеса
	1,05	АИР 225 М8	750	30	33,0 - 70,0	880 - 1700	1020
	1,1	AИP 250 S8	750	37	31,0 - 70,0	1000 - 2000	1100

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 4-75 №12,5

Диаметр рабочего колеса
Уменьшенный		Номинальный	Увеличенный
D/Dн=0.9	D/Dн=0.95	D/Dн= 1	D/Dн= 1.05	D/Dн=1.1
