Модель: 1013082
Оплата
Безналичный платеж с НДС
Оплата при получении
LiqPay
Доставка
Новая почта
Самовывоз
В наличии
12083.00грн.

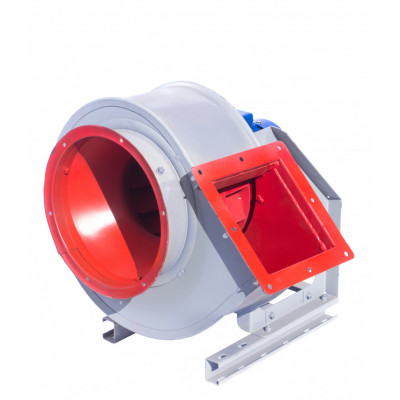

Описание Вентилятор ВЦ 4-75 №4 исп. №1 (пустотка)
Вентиляторы типа ВЦ 4-75 №4 предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.
Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.
Общая информация о вентиляторе ВЦ 4-75 №4:
- Радиальный
- Низкого давления
- Одностороннее всасывание
- Спиральный поворотный корпус
- Количество лопаток - 12 шт
- Лопатки загнутые назад
- Направление вращения - правое или левое
- Вариация размеров от №2,5 до №20
Технические характеристики вентиляторов ВЦ 4-75 №4
| Типоразмер вентилятора |
D/Dн | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более |
|||
| Типоразмер | Частота | Мощность | Производительность | Полное давление | |||
| об/мин | кВт | м3/час | Па | кг | |||
| №4 | Уменьшенный диаметр рабочего колеса | ||||||
| 0,9 | АИР 63 А6 | 1000 | 0,18 | 1,2 - 2,3 | 65 - 160 | 65 | |
| АИР 63 В4 | 1500 | 1,37 | 1,8 - 3,6 | 170 - 320 | 65 | ||
| АИР 71 А4 | 0,55 | 1,95 - 4,0 | 190 - 340 | 68 | |||
| 0,95 | АИР 63 А6 | 1000 | 0,18 | 1,4 - 2,6 | 100 - 175 | 65 | |
| АИР 63 В6 | 0,25 | 1,4 - 3,0 | 100 - 175 | 65 | |||
| АИР 71 А4 | 1500 | 0,55 | 2,3 - 4,0 | 250 - 430 | 68 | ||
| АИР 71 В4 | 0,75 | 2,3 - 4,0 | 250 - 430 | 68 | |||
| Номинальный диаметр рабочего колеса | |||||||
| 1,0 | АИР 63 А6 | 1000 | 0,18 | 1,4 - 2,5 | 120 - 210 | 65 | |
| АИР 63 В6 | 0,25 | 1,4 - 2,7 | 120 - 210 | 65 | |||
| АИР 63 В4 | 1500 | 0,37 | 1,6 - 2,5 | 300 - 400 | 65 | ||
| АИР 71 А4 | 0,55 | 1,8 - 3,8 | 220 - 500 | 68 | |||
| АИР 71 В4 | 0,75 | 2,2 - 4,1 | 300 - 500 | 68 | |||
| АИР 80 А4 | 1,1 | 2,4 - 4,1 | 320 - 510 | 71 | |||
| АИР 90 L2 | 3000 | 3 | 3,2 - 3,6 | 1450 - 2200 | 76 | ||
| АИР 100 S2 | 4 | 3,2 - 3,9 | 1350 - 2200 | 87 | |||
| АИР 100 L2 | 5,5 | 4,3 - 3,8 | 1250 - 2200 | 87 | |||
| АИР 112 М2 | 7,5 | 4,3 - 8,5 | 1380 - 2210 | 92 | |||
| Увеличенный диаметр рабочего колеса | |||||||
| 1,05 | АИР 63 А6 | 1000 | 0,18 | 1,3 - 2,75 | 160 - 230 | 65 | |
| АИР 63 В6 | 0,25 | 1,3 - 2,75 | 140 - 230 | 65 | |||
| АИР 71 А6 | 0,37 | 1,3 - 2,8 | 120 - 260 | 68 | |||
| АИР 71 В4 | 1500 | 0,75 | 2,0 - 4,2 | 330 - 560 | 68 | ||
| АИР 80 А4 | 1,1 | 2,0 - 4,2 | 340 - 580 | 71 | |||
| АИР 100 L2 | 3000 | 5,5 | 3,6 - 7,6 | 1200 - 1800 | 87 | ||
| АИР 112 М2 | 7,5 | 4,3 - 8,6 | 1500 - 2350 | 92 | |||
| 1,1 | АИР 71 А6 | 1000 | 0,37 | 1,3 - 2,7 | 180 - 270 | 68 | |
| АИР 80 А4 | 1500 | 1,1 | 2,1 - 4,2 | 440 - 670 | 71 | ||
| АИР 112 М2 | 3000 | 7,5 | 4,2 - 8,8 | 1800 - 2850 | 92 | ||
Вентиляторы ВЦ 4-75 №4 изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 4-75 №4 применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №4
Вентилятор ВЦ 4-75 №4 состоит из таких основных узлов:
- спиральный корпус
- рабочее колесо
- станина
- коллектор
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
Гарантия (мес.)
2700 mm
Диаметр воздуховода
400 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
Телемагента
Материал корпуса
сталь
Напряжение
380 B
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Страна-производитель
Украина
Тип вентилятора
низкого давления
Отзывы о Вентилятор ВЦ 4-75 №4 исп. №1 (пустотка)
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 4-75 №4 исп. №1 (пустотка)
Нет вопросов об этом товаре.
Положение корпуса вентилятора
Вид со стороны всасывания
