Вентилятор ВЦ 14-46 №3,15 исп. №1 (пустотка)

Вентилятор радиальный среднего давдения ВЦ 14-46 №3,15 предназначается для перемещения газо-воздушных смесей с агрессивностью, сопоставимой с агрессивностью воздуха, температурой не выше 80°C и общей запыленностью менее 0,1 г/м3. Вентилятор может изготавливаться во взрывозащищенном исполнении, что делает возможным его применение для перемещения взрывоопасных смесей категорий IIА и IIВ.

Вентилятор ВЦ 14-46 №3,15 может с успехом использоваться для построения отопительных систем, систем кондиционирования, вентиляции любых типов зданий (производственных, офисных или жилых). Возможно применение и в других целях, при этом перемещаемые среды должны соответствовать требованиям, указанным в документации на вентилятор.

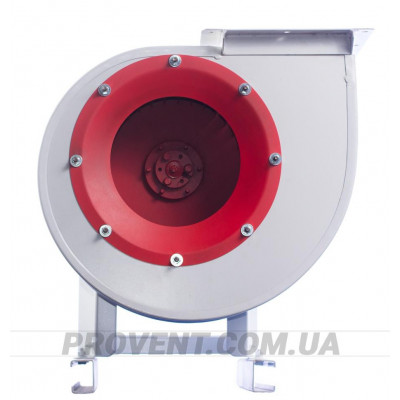

Вид со стороны всасывания

Вентиляторы радиальные среднего давления ВЦ 14-46 №3,15 обладают спиральными поворотными корпусами, изготавливаемыми из различных сплавов на выбор заказчика. Рабочее колесо таких вентиляторов состоит из переднего и заднего дисков, на нём расположены 32 загнутые вперёд лопатки. Диаметр рабочего колеса для модели вентилятора ВЦ 14-46 №3,15 составляет 315 мм. Воздух к рабочему колесу подводится через коллектор конической формы, который закрепляется на входном патрубке. Сварная станина имеет в основании отверстие, которое позволяет установить вентилятор на фундамент или виброизоляторы, на ней закрепляется кожух и двигатель.

Принцип работы: перемещаемая среда (газо-воздушная смесь) через коллектор подводится к рабочему колесу, где ей передается энергия лопаток. После этого в результате воздействия центробежной силы смесь поступает в улитку корпуса, перемещается в ней по спирали, нагнетая давление, и направляется в выхлоп вентилятора. Цикл повторяется, благодаря чему давление на выходе нагнетается непрерывно. Возможно вращение вправо и влево.

Вентилятор ВЦ 14-46 №3,15 может использоваться в условиях тропического или умеренного климата (2я или 3я категория размещения) (размещение под навесом и размещение в помещениях с естественной вентиляцией соответственно). Возможно использование модели при умеренном климате 1й категории размещения (на открытом воздухе), однако необходимо обеспечить защиту от атмосферных воздействий.

Вид со стороны всасывания
