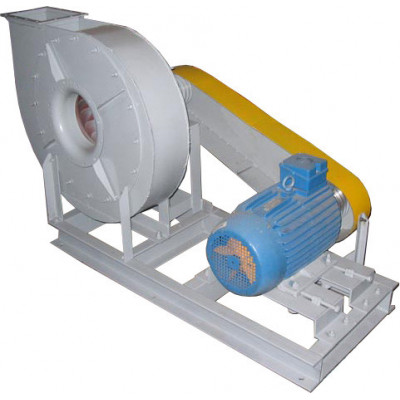

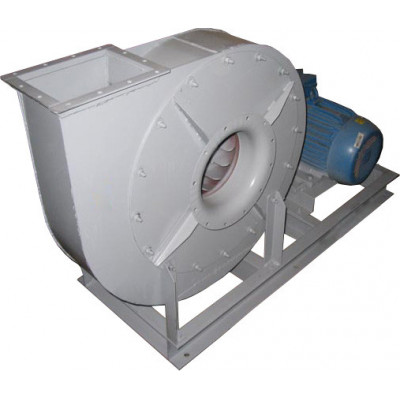

Вентилятор высокого давления ВВД №11,2 (30/1000), исп. №5

Модель: 1000190

Краткое описание

Вентилятор ВВД №11,2 (30/1000) (ВР 154-21) можно эксплуатировать в макроклиматических районах с умеренным «У» климатом 2-й или 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от ...

Характеристики

Гарантия (мес.) - 2700 mm

Диаметр воздуховода - 1120 mm

Диапазон температур для эксплуатации - 38.8 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

204981.00грн.

Описание Вентилятор высокого давления ВВД №11,2 (30/1000), исп. №5

Вентилятор ВВД №11,2 (30/1000) (ВР 154-21) можно эксплуатировать в макроклиматических районах с умеренным «У» климатом 2-й или 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до +40°С.

Вентиляторы высокого давления ВВД №11,2 (30/1000) предназначены для перемещения воздуха и других газовых смесей с температурой до +80°С, не содержащих липких и длинноволокнистых веществ. Содержание пыли в перемещаемой среде не должно превышать 100 мг/м3. Исполнение по схеме №1.

Общая информация о центробежных (радиальных) вентиляторах высокого давления ВВД №11,2 (30/1000) (ВР 154-21)

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 12
Направление вращения - правое и левое

Вентиляторы ВВД №11,2 (30/1000) применяются:

в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий
для подачи воздуха в вагранки, сушильные печи
в вентиляционных системах зерновых элеваторов и глубоких шахт
для транспортировки пыли и , легких сыпучих материалов
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВВД №11,2 (30/1000) изготавливаются:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВВД №11,2 (30/1000)

Вентилятор ВВД №11,2 (30/1000) состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
электродвигатель АИР 200 L6 30 кВт 1000 об./мин;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;
клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
салазки с натяжным устройством (в случае исполнения №5);
ограждение клиноременной передачи (в случае исполнения №5).

Конструкция рабочего колеса – турбинного типа, имеет 12 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Характеристики

Гарантия (мес.) 2700 mm

Диаметр воздуховода 1120 mm

Диапазон температур для эксплуатации 38.8 mm

Допустимая вибрация вентилятора 561 kg

Исполнение 5

Макс. темп. перемещаемого воздуха 80 C

Масса 1000 kg

Материал корпуса сталь

Мощность 30 KW

Напряжение 380 B

Полное давление 69.5 kg
