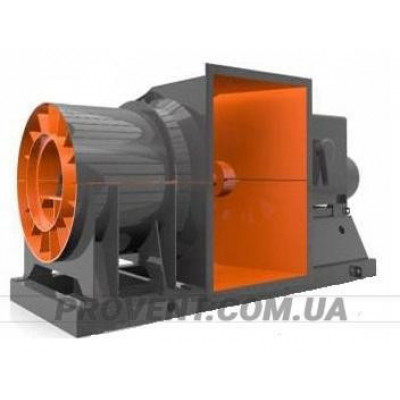

Вентилятор шахтный нереверсивный осевой одноступенчатый ВО-18/12ДН-1000

Описание Вентилятор шахтный нереверсивный осевой одноступенчатый ВО-18/12ДН-1000

Шахтны высоконапорный нереверсивный осевой одноступенчатый вентилятор ВО-18/12ДН-1000 предназначен для широкого индустриального применения, в том числе, для главного проветривания шахт и рудников.

Конструкция вентилятора:

• Размещение приводного электродвигателя на общей раме с вентилятором без промежуточного вала, повышает эксплуатационную надежность установки и упрощает монтаж;
• Регулирование вентилятора осуществляется изменением угла установки лопаток рабочего колеса (при остановленном вентиляторе) и закрылками направляющего аппарата (на ходу), а также частотно-регулируемым приводом;
• Конструкция вентилятора и лопаточных систем оптимизирована методами конечных элементов, прочностного, модального анализа с отстройкой от резонансных частот;
• Применены современные подшипниковые узлы производства Швеция, Германия, Япония.

Вентилятор в базовой комплектации состоит из:

1. корпуса;
2. роторной группы;
3. входной коробки;
4. диффузора (не показан);
5. кока;
6. подшипниковых опор;
7. соединительной муфты;
8. тормоза;
9. рамы;
10. электродвигателя.

Подшипниковые опоры 6 и 7 ротора 2 располагаются во втулке спрямляющего аппарата корпуса 1 и на раме 10, на которой расположен электродвигатель 11. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками (регулируемыми).

Варианты исполнения:

• Вентиляторы комплектуются регулируемыми входными направляющими аппаратами, предназначенными для повышения максимального давления вентилятора на 15-20% без снижения КПД и для глубокого экономичного регулирования. В режиме "реверс" входной направляющий аппарат значительно повышает реверсивные качества вентиляторов;
• Вариант исполнения с противосрывным устройством позволяет обеспечить стабильную работу вентилятора в условиях переменных характеристик сети;
• Вентиляторы могут комплектоваться устройствами для снижения шума, калориферами, присоединительными патрубками любой конструкции.
