Вентилятор шахтный нереверсивный осевой одноступенчатый ВО-28/16ДН-750

Описание Вентилятор шахтный нереверсивный осевой одноступенчатый ВО-28/16ДН-750

Шахтны высоконапорный нереверсивный осевой одноступенчатый вентилятор ВО-28/16ДН-750 предназначен для широкого индустриального применения, в том числе, для главного проветривания шахт и рудников.

Конструкция вентилятора:

• Размещение приводного электродвигателя на общей раме с вентилятором без промежуточного вала, повышает эксплуатационную надежность установки и упрощает монтаж;

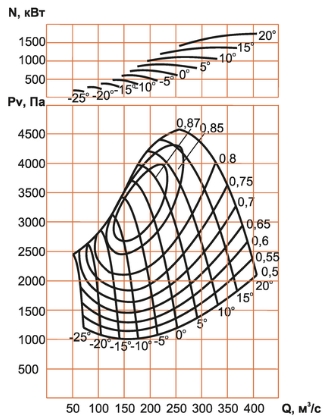

• Регулирование вентилятора осуществляется изменением угла установки лопаток рабочего колеса (при остановленном вентиляторе) и закрылками направляющего аппарата (на ходу), а также частотно-регулируемым приводом;
• Конструкция вентилятора и лопаточных систем оптимизирована методами конечных элементов, прочностного, модального анализа с отстройкой от резонансных частот;
• Смазка подшипниковых узлов осуществляется через циркуляционную маслостан-цию. В подшипниковых узлах контролируется температура масла и уровень вибрации;
• Применены современные подшипниковые узлы производства Швеция, Германия, Япония.

Вентилятор в базовой комплектации состоит из:

корпуса 1 с неподвижным спрямляющим аппаратом 2, регулируемым направляющим аппаратом 3 (по желанию заказчика), роторной группы 4, включающей вал и рабочее колесо с поворотными лопатками, входной коробки 5, которая может і занимать различные технологически необходи- I мые положения, диффузора 6, кока 7, подшипниковых опор 8 и 9, соединительной муфты 10, тормоза 11, рамы 12 и электродвигателя 13. Подшипниковые опоры 8 и 9 ротора 4 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и на раме 12, на которой также расположен элект-родвигатель 13. Вращение рабочего колеса осуществляется при помощи электродвигателя 13 через муфту и трансмиссионный вал 14.

Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направ-ляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.

Варианты исполнения:

• Вентиляторы комплектуются регулируемыми входными направляющими аппаратами, предназначенными для повышения максимального давления вентилятора на 15-20% без снижения КПД и для глубокого экономичного регулирования. В режиме "реверс" входной направляющий аппарат значительно повышает реверсивные качества вентиляторов;
• Вариант исполнения с противосрывным устройством позволяет обеспечить стабильную работу вентилятора в условиях переменных характеристик сети;
• Вентиляторы могут комплектоваться устройствами для снижения шума, калориферами, присоединительными патрубками любой конструкции.
