Вентилятор шахтный реверсивный осевой одноступенчатый ВО-14/10ДР-1500

Описание Вентилятор шахтный реверсивный осевой одноступенчатый ВО-14/10ДР-1500

Шахтный реверсивный осевой одноступенчатый вентилятор ВО-14/10ДР-1500 предназначен для проветривания закрытых и действующих шахт, рудников, тоннелей, а также могут быть использованы в общепромышленных реверсивных системах вентиляции.

Конструкция вентилятора:

• Переход вентилятора в реверсивный режим осуществляется изменением направления вращения на обратное с автоматическим переключением закрылков направляющего и спрямляющего аппаратов в режим "реверс”;
• Размещение приводного электродвигателя на общей раме с вентилятором без промежуточного вала, повышает эксплуатационную надежность установки и упрощает монтаж;
• Регулирование вентилятора осуществляется изменением угла установки лопаток рабочего колеса (при остановленном вентиляторе) и закрылками направляющего аппарата (на ходу), а также частотно-регулируемым приводом;
• Конструкция вентилятора и лопаточных систем оптимизирована методами конечных элементов, прочностного, модального анализа с отстройкой от резонансных частот;
• Применены современные подшипниковые узлы производства Швеция, Германия, Япония.

Вентилятор в базовой комплектации состоит из:

1. роторной группы, включающей вал на подшипниковых опорах и рабочее колесо со съемными лопатками;
2. корпуса;
3. рамы;
4. кока;
5. входной коробки, которая может занимать различные технологически необходимые положения;
6. диффузор (не показан);
7. электродвигателя;
8. соединительной муфты;
9. тормоза.

Подшипниковые опоры ротора располагаются в корпусе спрямляющего аппарата вентилятора и на раме 3, на которой расположен электродвигатель 7.

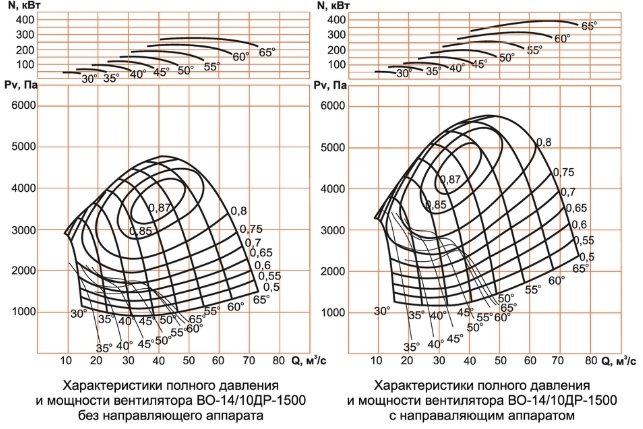

Варианты исполнения:

• Вентиляторы комплектуются регулируемыми входными направляющими аппаратами, предназначенными для повышения максимального давления вентилятора на 15-20% без снижения КПД и для глубокого экономичного регулирования. В режиме "реверс" входной направляющий аппарат значительно повышает реверсивные качества вентиляторов;
• Вариант исполнения с противосрывным устройством позволяет обеспечить стабильную работу вентилятора в условиях переменных характеристик сети;
• Вентиляторы могут комплектоваться устройствами для снижения шума, калориферами, присоединительными патрубками любой конструкции.
