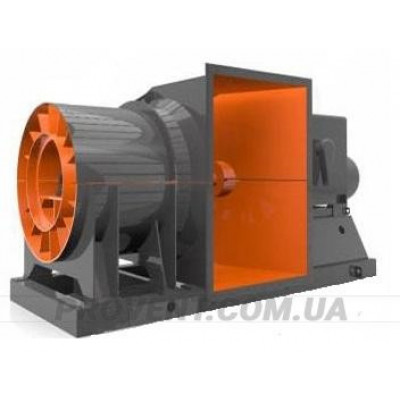

Вентилятор шахтный реверсивный осевой одноступенчатый ВО-28/16ДР-750

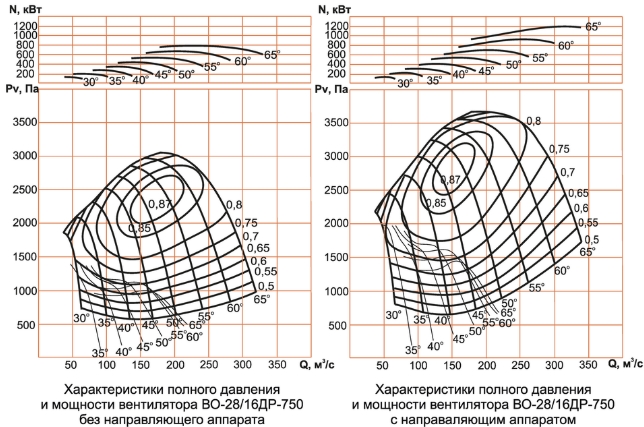

Описание Вентилятор шахтный реверсивный осевой одноступенчатый ВО-28/16ДР-750

Шахтный реверсивный осевой одноступенчатый вентилятор ВО-28/16ДР-750 предназначен для проветривания закрытых и действующих шахт, рудников, тоннелей, а также могут быть использованы в общепромышленных реверсивных системах вентиляции.

Конструкция вентилятора:

• Переход вентилятора в реверсивный режим осуществляется изменением направления вращения на обратное с автоматическим переключением закрылков направляющего и спрямляющего аппаратов в режим "реверс”;
• Размещение приводного электродвигателя на общей раме с вентилятором без промежуточного вала, повышает эксплуатационную надежность установки и упрощает монтаж;
• Регулирование вентилятора осуществляется изменением угла установки лопаток рабочего колеса (при остановленном вентиляторе) и закрылками направляющего аппарата (на ходу), а также частотно-регулируемым приводом;
• Конструкция вентилятора и лопаточных систем оптимизирована методами конечных элементов, прочностного, модального анализа с отстройкой от резонансных частот;
• Применены современные подшипниковые узлы производства Швеция, Германия, Япония.

Вентилятор в базовой комплектации состоит из:

1. корпуса
2. с регулируемым спрямляющим аппаратом
3. регулируемым направляющим аппаратом
4. (по желанию заказчика), роторной группы
5. включающей вал и рабочее колесо с поворотными лопатками, входной коробки
6. которая может занимать различные технологически необходимые положения
7. диффузора
8. кока
9. подшипниковых опор
10. соединительной муфты
11. тормоза
12. рамы
13. электродвигателя

Подшипниковые опоры 8 и 9 ротора 4 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и в коке 2. Вращение рабочего колеса осуществляется при помощи электродвигателя 13 через муфту и трансмиссионный вал 14. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.

Варианты исполнения:

• Вентиляторы комплектуются регулируемыми входными направляющими аппаратами, предназначенными для повышения максимального давления вентилятора на 15-20% без снижения КПД и для глубокого экономичного регулирования. В режиме "реверс" входной направляющий аппарат значительно повышает реверсивные качества вентиляторов;
• Вариант исполнения с противосрывным устройством позволяет обеспечить стабильную работу вентилятора в условиях переменных характеристик сети;
• Вентиляторы могут комплектоваться устройствами для снижения шума, калориферами, присоединительными патрубками любой конструкции.
