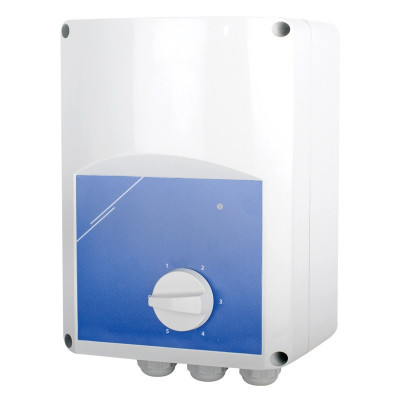

Регулятор скорости Вентс РСА5Е-1,5-Т

Описание Регулятор скорости Вентс РСА5Е-1,5-Т

Регулятор скорости вентилятора трансформаторный Вентс РСА5Е-1,5-Т используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора с однофазным электродвигателем. Данная модель подключается к вентилятору с номинальной силой тока не выше 1,5 А.

Конструкция и управления

Корпус изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 110 В - 140 В - 170 В - 190 В - 230 В. Можно менять выходное напряжение изменив внутреннее подключение. Также доступен выход 80 В, по умолчанию не подключен.

Для выбора скорости используется поворотная ручка-тумблер. При работе устройства загорается индикаторная лампа.

Возможности дополнительного подключения

К регуляторы можно подключить:

• внешнее оборудование, такое как привод воздушный заслонки (клемма 230 В, макс. 2 А)

Данные устройства приобретаются отдельно.

Защита

Прекращается подача напряжения при срабатывании термореле, которое встроенно в двигатель вентилятора. Повторное включение возможно при снижении температуры двигателя до рабочих показателей.

Монтаж

Устанавливается в помещении, место установки должно выбираться с учетом свободной рециркуляции воздуха для охлаждения элементов устройства.

Рабочее положение вертикальное.

Схема подключения

Pe - Клемма заземления

L - Напряжение (230 VAC/50-60 Гц)

N - Нейтраль

N1 - Нерегулированный выход, нейтраль

L1 - Нерегулированный выход

U - Регулированный выход двигателя, фаза

N - Регулированный выход двигателя, нейтраль

TK - Контроль ТК для тепловой защиты двигателя
