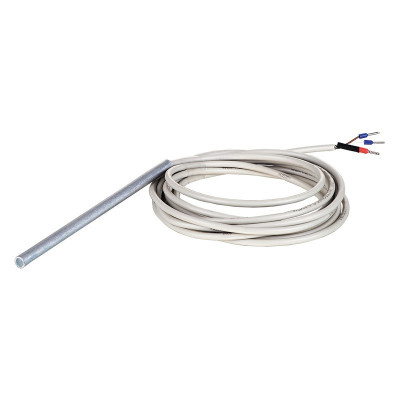

Канальный датчик температуры ВЕНТС КДТ2-М 150

Описание Канальный датчик температуры ВЕНТС КДТ2-М 150

Канальные датчики температуры устанавливаются в воздуховод и используются для измерения температуры воздушного потока при вентиляции или кондиционировании.

Конструкция

• Данные датчики выполнены на базе интегральной платы установленной внутри колбы из алюминия.
• Данный тип датчиков имеют линейную передаточную характеристику выходного напряжения от температуры и 3-х проводное подключение.
• Данные датчики не совместимы с резистивными аналогами по способу подключения и требуют соблюдения полярности подключаемых выводов к входам в приточно-вытяжные установки.
• В датчике КДТ2-М для крепления в стенке воздуховода в комплекте поставляется монтажный фланец с фиксирующим винтом.

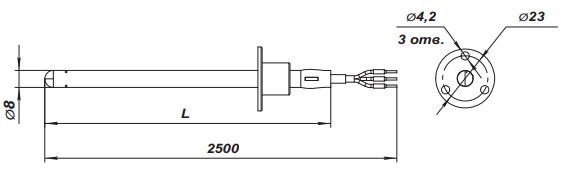

• Датчики поставляются с соединительным кабелем длиной 2,5 м и имеют регулируемую длину погружения 100, 150, 200 или 400 мм.

Монтаж

Датчик устанавливается в поток воздуха и крепится к стенке при помощи фланца с тремя отверстиями под шурупы.

Схема электрического подключения
