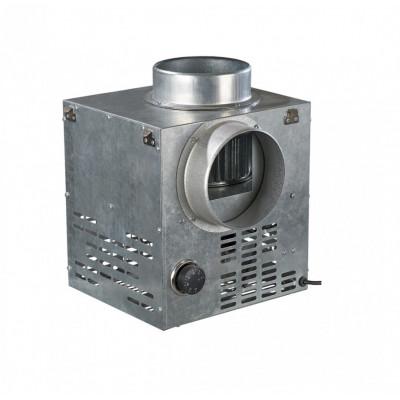

Каминный вентилятор Вентс КАМ 150

Описание Каминный вентилятор Вентс КАМ 150

Каминные вентиляторы, предназначенные для систем распределения теплого воздуха, позволяют создать полноценную воздушную отопительную систему на основе камина. Такая система оптимальна для обогрева помещений домов с сезонным проживанием, в которых зимой находятся непостоянно. Создание системы нагнетания воздуха помогает быстро и рационально распределить первоначальное тепло от камина по другим помещениям. Применяется при температуре перемещаемого воздуха от 0 до +150°С.

Конструкция

• Корпус вентилятора изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты.
• Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя.
• Вентилятор оснащен терморегулятором, с помощью которого можно задавать температуру включения и выключения.
• Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, которая создается в теплообменном кожухе камина.

Двигатель

• При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50 Гц.
  • Класс изоляции – F.
  • Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.
• Двигатель вынесен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками.
• Для достижения большего срока эксплуатации применяются подшипники качения.
• Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительной крыльчаткой для обдува и охлаждения.

Регулировка скорости

• Доступна плавная регулировка скорости с помощью тиристорного регулятора или ступенчатая – с помощью автотрансформаторного регулятора скорости (модели КАМ, КАМ Эко).
• Диапазон регулировки – скорости от 0 до 100%.

Монтаж

• Каминные вентиляторы предназначены для соединения с круглыми воздуховодами.
• Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора).
• Также нужно предусмотреть доступ для обслуживания вентилятора.
• От вентилятора в каждую отапливаемую комнату монтируется воздуховод для подачи теплого воздуха.
• Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволяет сэкономить полезное пространство дома и не нарушить его стилистическую гармонию.

Опции к вентиляторам

• ФФК – съемный металлический фильтр-бокс для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора с помощью замков-защелок обеспечивает легкий съем фильтра для очистки.
• КФК - съемная металлическая смесительная камера со встроенным терморегулирующим клапаном и фильтром для очистки перекачиваемого воздуха (класс G3). Крепление смесительной камеры к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем камеры для очистки. Комплектация вентилятора смесительной камерой КФК обеспечивает подвод холодного воздуха в смесительную камеру при повышении температуры перекачиваемого воздуха свыше 90°С и отвод горячего воздуха при неработающем двигателе вентилятора.
• ГФК – гравитационный клапан. Предотвращает обратный поток воздуха в системе. Комплектация вентилятора смесительной камерой КФК и гравитационным клапаном ГФК обеспечивает защиту двигателя вентилятора от перегрева (когда двигатель не работает, например, из-за отсутствия электричества) по системе BYPASS. В вентиляторах с этой системой при неработающем двигателе обеспечивается закрытие гравитационного клапана и выброс горячего воздуха по вентиляционным каналам в другие помещения.

Принцип работы вентилятора КАМ

Когда температура воздуха в околокаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.

Принцип работы вентилятора КАМ с фильтр боксом ФФК

Когда температура воздуха в околокаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения.

Принцип работы вентилятора КАМ и смесительной камеры КФК со встроенным терморегулирующим клапаном

Когда температура воздуха в околокаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения. Вентилятор, оборудованный смесительной камерой, обеспечивает подачу холодного воздуха в смесительную камеру, если температура перекачиваемого воздуха превышает +90°С и отвод горячего воздуха, когда вентилятор не работает.

Принцип работы вентилятора КАМ, смесительной камеры КФК и гравитационного клапана ГФК

Когда температура воздуха в околокаминном пространстве достигает заданного значения, вентилятор автоматически включается и распределяет теплый воздух от камина по другим помещениям и выключается, когда температура опускается ниже заданного значения. Система BY-PASS предназначена для защиты вентилятора от перегрева, например, при отсутствии электропитани. В данном случае гравитационный клапан ГФК закрывается, и теплый воздух отводится по байпасному каналу мимо вентилятора. Если воздух, поступающий в вентилятор, слишком горячий, заслонка смесительной камеры открывается, и холодный воздух поступает в вентилятор.

Пример установки и работы вентиляторов КАМ с фильтром ФФК в системе камина.

Пример установки и работы вентиляторов КАМ с клапаном КФК и КАМ с клапаном КФК и ГФК (“BY-PASS”) в системе камина.
