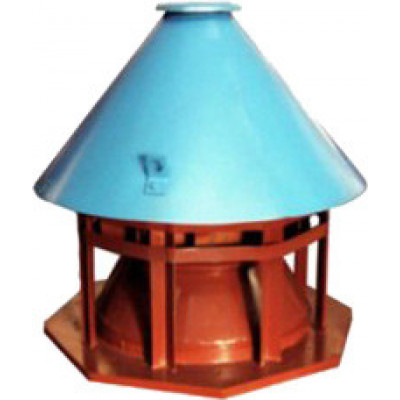

Вентилятор ВКР №3,15 исп. №1 (пустотка)

Top

New

Модель: 1013176

Краткое описание

Срок поставки от 10 днейВентиляторы крышные радиальные ВКР №3,15 используются для вентиляции помещений и предназначены для монтажа на крыше зданий. Воздуховоды, подсоединяемые к вентилятору, выпускаются диаметром о...

Характеристики

Вариант исполнения - с горизонтальным выбросом

Гарантия (мес.) - 1540 mm

Диаметр воздуховода - 315 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

8643.00грн.

Описание Вентилятор ВКР №3,15 исп. №1 (пустотка)

Срок поставки от 10 дней

Вентиляторы крышные радиальные ВКР №3,15 используются для вентиляции помещений и предназначены для монтажа на крыше зданий. Воздуховоды, подсоединяемые к вентилятору, выпускаются диаметром от 315 до 1300 мм. Монтируется на крышах разных типов, а также в вентиляционной шахте, которая расположена вертикально.

Крышный вентилятор ВКР №3,15 предназначен для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха при температуре выше 50° С. Количество пыли, а также твердых, липких и волокнистых примесей в газовой смеси не должно превышать 0,1 г\м3.

Вентилятор крышный ВКР №3,15 могут эксплуатироваться при температуре от -40° С до +40° С или до +45° С для вентиляторов тропического исполнения, в условиях умеренного климата 2-ой категории размещения. При защите двигателя от влияния прямых солнечных лучей и атмосферных воздействий допускается 1-я категория размещения.

Общая информация о вентиляторах крышных ВКР №3,15

Низкое давление
Одностороннее всасывание
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое

Вентиляторы крышные ВКР №3,15 изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных материалов
из алюминиевых сплавов

Устройство пылевого вентилятора ВКР №3,15

Крышный радиальный вентилятор ВКР №3,15 выполнен по конструкторской схеме с выходом перемещаемой среды в стороны. Вентилятор состоит из радиального вентилятора, колпака и основания.

Радиальный вентилятор выполнен по 1-й конструктивной схеме согласно ГОСТ 11442. Рабочее колесо установлено непосредственно на вал электродвигателя. Вентилятор состоит и следующих сборочных единиц:

корпус;
колесо рабочее;

Корпус (обечайка) ВКР №3,15

Корпус сваривается из листового и сортового стального проката. Корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Рабочее колесо вентилятора ВКР №3,15

Конструкция рабочего колеса имеет 12 загнутых назад лопаток. Лопатки крепятся электросваркой к диску. Материал диска и лопаток – листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Конструктивные особенности вентилятора ВКР №3,15

Конструктивное исполнение вентилятора крышного ВКР №3,15 позволяет с легкостью устанавливать его на крышах, фасадах, и других горизонтальных поверхностях. Защитное укрытие предотвращает попадание дождя и других жидких веществ внутрь вентилятора во избежание повреждения и вывода из строя агрегата.

Работать вентилятор может как при подключении к вентиляционным каналам, так и напрямую - без них. На вентиляторе также присутствуют петли для крюков, с помощью них вентилятор можно с легкостью перемещать на большую высоту и делать установку.

Вентилятор крышный ВКР №3,15 следует устанавливать только на хорошо подготовленную поверхность, которая должна быть ровной, не содержать инородных предметов, которые могли бы повлиять на дальнейшую эксплуатацию вентилятора.

Крышные вентиляторы ВКР №3,15 используются

в системах вентиляции промышленных зданий
в системах вентиляции общественных зданий
в системах вентиляции сельскохозяйственных зданий
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Габаритные и присоединительные размеры вентилятора ВКР №3,15

Модель	Габаритные размеры, мм
Модель	D	D1	D2	D3	H	n	d
ВКР №4	772	860	645	435	669	6	14
ВКР №5	772	860	795	535	735	8	14
ВКР №6,3	772	860	920	658	860	8	14
ВКР №8	1072	1120	1220	830	1220	12	16
