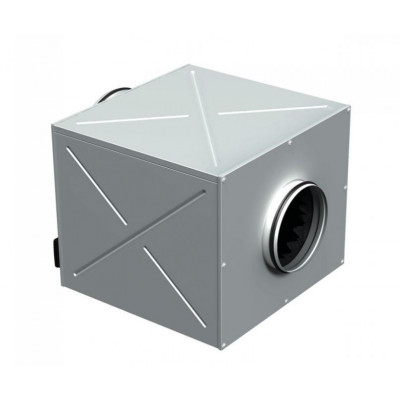

Канальный шумоизолированный вентилятор ВЕНТС КСД 315 / 250х2-4Е

Модель: 1112392

Краткое описание

Применение канального вентилятора КСД 315 / 250х2-4Е Конструкция вентиляторов КСД позволяет применять их в приточно-вытяжных системах вентиляции в помещениях с высокими требованиями к уровню шума. Констру...

Характеристики

Бренд - Vents

Гарантия (мес.) - 1540 mm

Диаметр патрубка - 315 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

60401.00грн.

Описание Канальный шумоизолированный вентилятор ВЕНТС КСД 315 / 250х2-4Е

Применение канального вентилятора КСД 315 / 250х2-4Е

Конструкция вентиляторов КСД позволяет применять их в приточно-вытяжных системах вентиляции в помещениях с высокими требованиями к уровню шума.

Конструкция канального вентилятора КСД 315 / 250х2-4Е

Корпус вентилятора изготовлен из оцинкованного стального листа с использованием тепло- и звуко-изоляционного материала. Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями. Вентиляторы КСД 315/250*2… оснащены двумя всасывающими патрубками ? 250 мм для упрощения организации вытяжки из нескольких зон или нескольких помещений одновременно.

Двигатель канального вентилятора КСД 315 / 250х2-4Е

При изготовлении вентиляторов используются четырех - или шестиполюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо двустороннего всасывания с вперед загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, вентилятор не требует технического обслуживания и отличается малошумной работой.

Регулировка скорости канального вентилятора КСД 315 / 250х2-4Е

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется в соответствии со скоростью вращения двигателя. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтажные особенности канального вентилятора КСД 315 / 250х2-4Е

Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. В случае подсоединения через гибкие вставки, необходимо крепление вентилятора к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусмотреть доступ для обслуживания вентилятора.

Вентилятор КСД с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).

Вентиляторы КСД…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.

На передней панели расположены регуляторы:

предварительной установки скорости вращения крыльчатки;
порога срабатывания электронного термостата.

Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы КСД с электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.

Для исключения возможности частого переключения двигателя (при установившейся в канале пороговой температуре) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

Задержка по датчику температуры (КСД…У): при превышении температуры воздуха на 2°С выше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
Задержка по таймеру (КСД…У1): при превышении температуры воздуха более установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5 мин. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата и только после отработки таймера задержки. Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5 мин.

Габаритные размеры канального вентилятора КСД 315 / 250х2-4Е

Модель	Размеры, мм
Модель	?D	?D1	?D	B	B1	B2	B3	H	H1	H2	H3	H4	L	L1	L2
КСД 315 / 250х2-4Е	313	248	20	600	550	171	431	500	340	176	326	537	680	580	510
