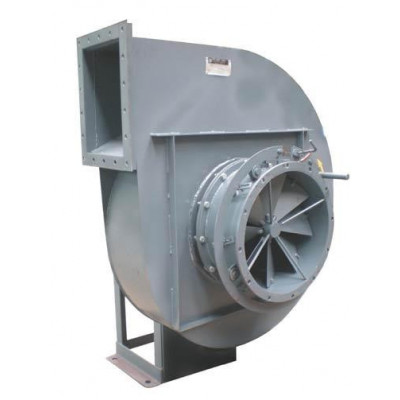

Вентилятор ВГДН-15 исп. №3 (пустотка)

Центробежный вентилятор горячего дутья одностороннего всасывания ВГДН-15 применяется для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха).

Допускается применение вентилятора в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400^°С.

Конструкция вентилятора ВГДН-15 горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М

Предусмотрена система охлаждения вала ходовой части.

Вентилятор горячего дутья ВГДН-15 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30^°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400^°С.
