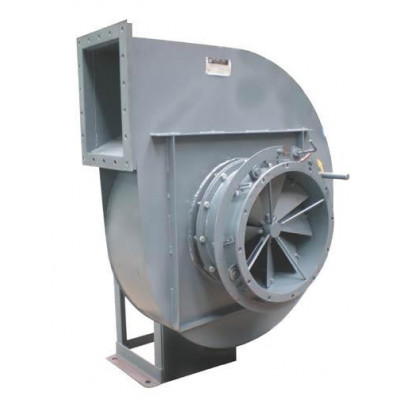

Вентилятор ВГДН-12,5 (30/1000), исп. №3

Top

New

Модель: 1000424

Краткое описание

Применение вентилятора горячего дутья ВГДН-12,5 Центробежный вентилятор горячего дутья одностороннего всасывания ВГДН-12,5 применяется для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых ста...

Характеристики

Гарантия (мес.) - 2700 mm

Исполнение - 3

Мощность - 30 KW

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

In Stock

0.00грн.

Описание Вентилятор ВГДН-12,5 (30/1000), исп. №3

Применение вентилятора горячего дутья ВГДН-12,5

Центробежный вентилятор горячего дутья одностороннего всасывания ВГДН-12,5 применяется для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха).

Допускается применение вентилятора в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400^°С.

Общие сведения о вентиляторе горячего дутья ВГДН-12,5

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток - 16
Направление вращения - правое и левое.

Конструкция вентилятора горячего дутья ВГДН-12,5

Конструкция вентилятора ВГДН-12,5 горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М

Предусмотрена система охлаждения вала ходовой части.

Условия эксплуатации вентилятора горячего дутья ВГДН-12,5

Вентилятор горячего дутья ВГДН-12,5 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30^°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400^°С.

Углы разворота корпуса вентилятора горячего дутья ВГДН-12,5
