Модель: 1000081
Оплата
Безналичный платеж с НДС
Оплата при получении
LiqPay
Доставка
Новая почта
Самовывоз
В наличии
9933.00грн.

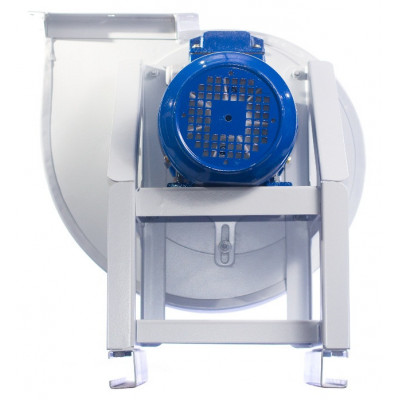

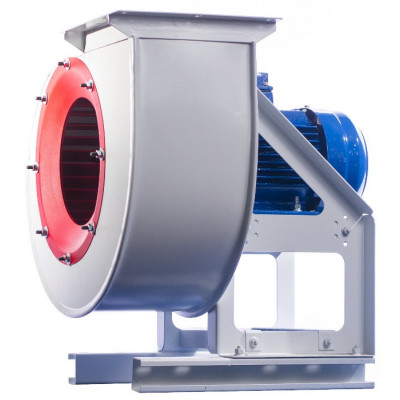

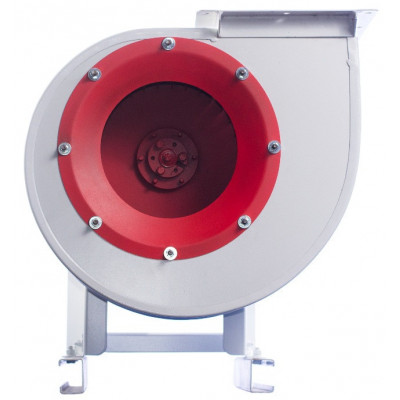

Описание Вентилятор ВЦ 14-46 №2,5 (0,75/1500)
Применение и назначение вентилятора ВЦ 14-46 №2,5 (0,75/1500)
Вентилятор радиальный среднего давдения ВЦ 14-46 №2,5 (0,75/1500) предназначается для перемещения газо-воздушных смесей с агрессивностью, сопоставимой с агрессивностью воздуха, температурой не выше 80°C и общей запыленностью менее 0,1 г/м3. Вентилятор может изготавливаться во взрывозащищенном исполнении, что делает возможным его применение для перемещения взрывоопасных смесей категорий IIА и IIВ.
Вентилятор ВЦ 14-46 №2,5 (0,75/1500) может с успехом использоваться для построения отопительных систем, систем кондиционирования, вентиляции любых типов зданий (производственных, офисных или жилых). Возможно применение и в других целях, при этом перемещаемые среды должны соответствовать требованиям, указанным в документации на вентилятор.
Общие технические сведения о центробежных вентиляторах ВЦ 14-46 №2,5 (0,75/1500)
- Среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток - 32 шт.
- Направление вращения - правое и левое
- Вентиляторы изготавливаются в соответствии с ТУ 22-54.36-83
- Материал изготовления – Углеродистая сталь
Изготавливаются ВЦ 14-46 №2,5 (0,75/1500) в соответствии с ТУ У 29.2-00909779-002:2009
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Применяются ВЦ 14-46 №2,5 (0,75/1500)
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Принцип работы и конструкция вентилятора среднего давления ВЦ 14-46 №2,5 (0,75/1500)
Вентиляторы радиальные среднего давления ВЦ 14-46 №2,5 (0,75/1500) обладают спиральными поворотными корпусами, изготавливаемыми из различных сплавов на выбор заказчика. Рабочее колесо таких вентиляторов состоит из переднего и заднего дисков, на нём расположены 32 загнутые вперёд лопатки. Диаметр рабочего колеса для модели вентилятора ВЦ 14-46 №2,5 (0,75/1500) составляет 250 мм. Воздух к рабочему колесу подводится через коллектор конической формы, который закрепляется на входном патрубке. Сварная станина имеет в основании отверстие, которое позволяет установить вентилятор на фундамент или виброизоляторы, на ней закрепляется кожух и двигатель.
Принцип работы: перемещаемая среда (газо-воздушная смесь) через коллектор подводится к рабочему колесу, где ей передается энергия лопаток. После этого в результате воздействия центробежной силы смесь поступает в улитку корпуса, перемещается в ней по спирали, нагнетая давление, и направляется в выхлоп вентилятора. Цикл повторяется, благодаря чему давление на выходе нагнетается непрерывно. Возможно вращение вправо и влево.
Комплектность центробежного вентилятора ВЦ 14-46 №2,5 (0,75/1500)
Вентилятор ВЦ 14-46 №2,5 (0,75/1500) состоит из таких основных узлов:
- спиральный корпус;
- станина;
- рабочее колесо;
- электродвигатель АИР 71 B4 0,75 кВт 1500 об./мин;
- коллектор;
Примечания
Вентилятор ВЦ 14-46 №2,5 (0,75/1500) может использоваться в условиях тропического или умеренного климата (2я или 3я категория размещения) (размещение под навесом и размещение в помещениях с естественной вентиляцией соответственно). Возможно использование модели при умеренном климате 1й категории размещения (на открытом воздухе), однако необходимо обеспечить защиту от атмосферных воздействий.
Характеристики
Гарантия (мес.)
2700 mm
Диаметр воздуховода
250 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
31.6 kg
Материал корпуса
сталь
Мощность
0.75 KW
Напряжение
380 B
Полное давление
400 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
4.78 W
Страна-производитель
Украина
Тип вентилятора
среднего давления
Частота вращения, об/мин
1775 m
Отзывы о Вентилятор ВЦ 14-46 №2,5 (0,75/1500)
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 14-46 №2,5 (0,75/1500)
Нет вопросов об этом товаре.
| Диаметр рабочего колеса | ||
| Уменьшенный | Номинальный | Увеличенный |
| D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 |
 |
 |
 |
