Модель: 1011290
Оплата
Безналичный платеж с НДС
Оплата при получении
LiqPay
Доставка
Новая почта
Самовывоз
В наличии
11395.00грн.

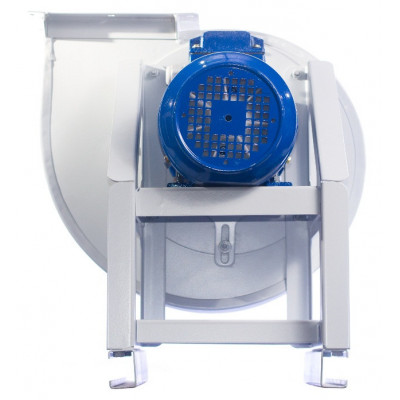

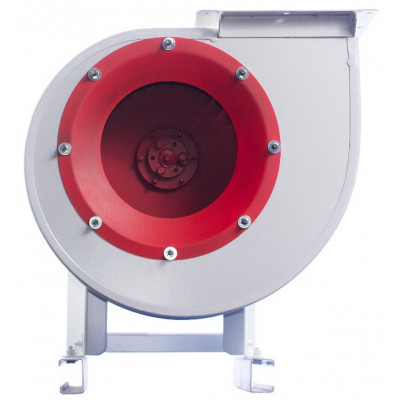

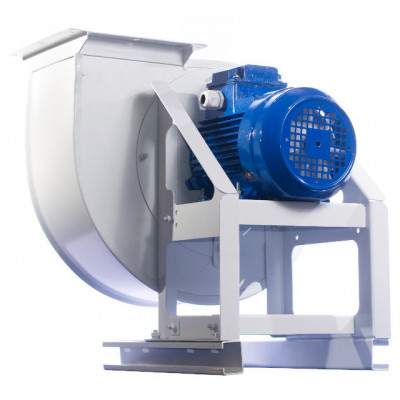

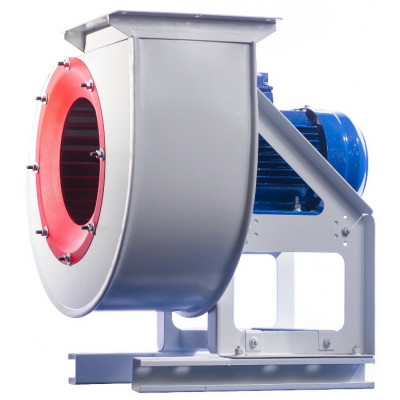

Описание Вентилятор ВЦ 14-46 №2,5 (2,2/3000)
Применение и назначение вентилятора ВЦ 14-46 №2,5 (2,2/3000)
Вентилятор радиальный среднего давдения ВЦ 14-46 №2,5 (2,2/3000) предназначается для перемещения газо-воздушных смесей с агрессивностью, сопоставимой с агрессивностью воздуха, температурой не выше 80°C и общей запыленностью менее 0,1 г/м3. Вентилятор может изготавливаться во взрывозащищенном исполнении, что делает возможным его применение для перемещения взрывоопасных смесей категорий IIА и IIВ.
Вентилятор ВЦ 14-46 №2,5 (2,2/3000) может с успехом использоваться для построения отопительных систем, систем кондиционирования, вентиляции любых типов зданий (производственных, офисных или жилых). Возможно применение и в других целях, при этом перемещаемые среды должны соответствовать требованиям, указанным в документации на вентилятор.
Общие технические сведения о центробежных вентиляторах ВЦ 14-46 №2,5 (2,2/3000)
- Среднего давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток - 32 шт.
- Направление вращения - правое и левое
- Вентиляторы изготавливаются в соответствии с ТУ 22-54.36-83
- Материал изготовления – Углеродистая сталь
Изготавливаются ВЦ 14-46 №2,5 (2,2/3000) в соответствии с ТУ У 29.2-00909779-002:2009
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Применяются ВЦ 14-46 №2,5 (2,2/3000)
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Принцип работы и конструкция вентилятора среднего давления ВЦ 14-46 №2,5 (2,2/3000)
Вентиляторы радиальные среднего давления ВЦ 14-46 №2,5 (2,2/3000) обладают спиральными поворотными корпусами, изготавливаемыми из различных сплавов на выбор заказчика. Рабочее колесо таких вентиляторов состоит из переднего и заднего дисков, на нём расположены 32 загнутые вперёд лопатки. Диаметр рабочего колеса для модели вентилятора ВЦ 14-46 №2,5 (2,2/3000) составляет 250 мм. Воздух к рабочему колесу подводится через коллектор конической формы, который закрепляется на входном патрубке. Сварная станина имеет в основании отверстие, которое позволяет установить вентилятор на фундамент или виброизоляторы, на ней закрепляется кожух и двигатель.
Принцип работы: перемещаемая среда (газо-воздушная смесь) через коллектор подводится к рабочему колесу, где ей передается энергия лопаток. После этого в результате воздействия центробежной силы смесь поступает в улитку корпуса, перемещается в ней по спирали, нагнетая давление, и направляется в выхлоп вентилятора. Цикл повторяется, благодаря чему давление на выходе нагнетается непрерывно. Возможно вращение вправо и влево.
Комплектность центробежного вентилятора ВЦ 14-46 №2,5 (2,2/3000)
Вентилятор ВЦ 14-46 №2,5 (2,2/3000) состоит из таких основных узлов:
- спиральный корпус;
- станина;
- рабочее колесо;
- электродвигатель АИР 80 В2 2,2 кВт 3000 об./мин;
- коллектор;
Примечания
Вентилятор ВЦ 14-46 №2,5 (2,2/3000) может использоваться в условиях тропического или умеренного климата (2я или 3я категория размещения) (размещение под навесом и размещение в помещениях с естественной вентиляцией соответственно). Возможно использование модели при умеренном климате 1й категории размещения (на открытом воздухе), однако необходимо обеспечить защиту от атмосферных воздействий.
Технические характеристики вентиляторов ВЦ 14-46 №2,5 (2,2/3000)
Условные обозначения
- D - диаметр рабочего колеса, мм
- Dн - номинальный диаметр рабочего колеса, мм
- Pv - полное давление, Па
- Nу - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
- ? - КПД
Характеристики
Гарантия (мес.)
2700 mm
Диаметр воздуховода
250 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Масса
41.5 kg
Материал корпуса
сталь
Мощность
Слоновая кость
Напряжение
380 B
Полное давление
17.8 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
289 Вт
Страна-производитель
Украина
Тип вентилятора
среднего давления
Частота вращения, об/мин
1540 m
Отзывы о Вентилятор ВЦ 14-46 №2,5 (2,2/3000)
0
Нет отзывов о данном товаре.
Вопросы и ответы (FAQ) Вентилятор ВЦ 14-46 №2,5 (2,2/3000)
Нет вопросов об этом товаре.
| Диаметр рабочего колеса | ||
| Уменьшенный | Номинальный | Увеличенный |
| D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 |
 |
 |
 |
