Модель: 1010928
Оплата
Безналичный платеж с НДС
Оплата при получении
LiqPay
Доставка
Новая почта
Самовывоз
В наличии
10836.00грн.

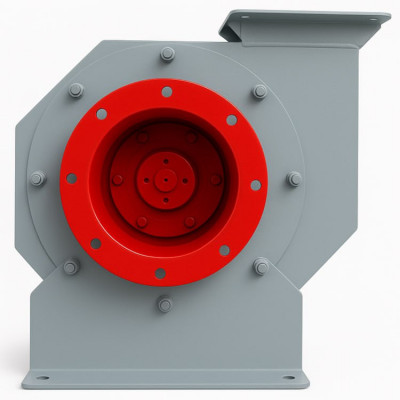

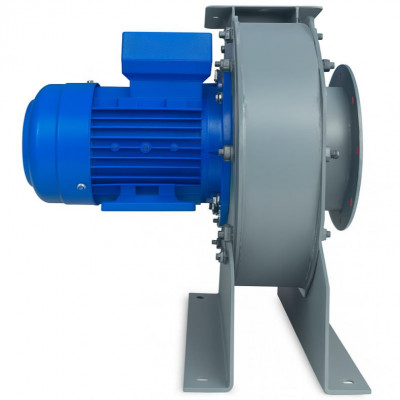

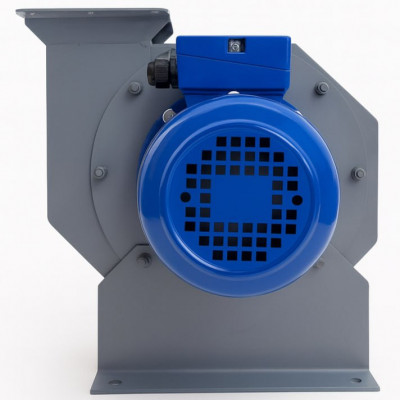

Описание Вентилятор высокого давления ВЦ 10-28 №2,5 (0,12/1500), исп. №1
Вентиляторы ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28) предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м2.
Вентиляторы ВЦ 10-28 №2,5 (0,12/1500) можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до 40°С или 45°С для вентиляторов тропического исполнения.
Общая информация о ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28)
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток - 48
- Направление вращения - правое и левое
- Прямой и ременной привод
Изготавливаются ВЦ 10-28 №2,5 (0,12/1500) в соответствии с ТУ У 29.2-00909779-002:2009
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Применяются ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28)
- в системах промышленной вентиляции
- в вентиляционных системах зерновых элеваторов и глубоких шахт
- для подачи воздуха в установки пневмотранспорта эжекционного типа
- для подачи воздуха в вагранки, печи
- для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
- для других санитарно-производственных целей
Положение корпуса вентилятора
Вид со стороны всасывания
Допустимая вибрация вентилятора - до 5 мм/с
Комплектация и принцип работы вентилятора высокого давления ВЦ 10-28 №2,5 (0,12/1500)
Вентилятор ВЦ 10-28 №2,5 (0,12/1500) состоит из таких основных узлов:
- рабочее колесо;
- корпус спиральный;
- электродвигатель АИР 56 А4 0,12 кВт 1500 об./мин;
- патрубок входной;
- подшипниковый узел (ходовая часть);
- станина;
- рама;
Конструкция рабочего колеса – турбинного типа, имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.
Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.
Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2,5 (0,12/1500)
Положение корпуса вентилятора
Вид со стороны всасывания
Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2,5 (0,12/1500)
Технические характеристики вентиляторов ВЦ 10-28 №2,5 (0,12/1500)
Условные обозначения
- D - диаметр рабочего колеса, мм
- Dн - номинальный диаметр рабочего колеса, мм
- Pv - полное давление, Па
- Nу - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
- ? - КПД
Характеристики
Гарантия (мес.)
2700 mm
Диаметр воздуховода
250 mm
Диапазон температур для эксплуатации
38.8 mm
Допустимая вибрация вентилятора
561 kg
Исполнение
1
Макс. темп. перемещаемого воздуха
80 C
Масса
19 kg
Материал корпуса
сталь
Мощность
0.12 KW
Напряжение
380 B
Полное давление
400 kg
Предельная концентрация грязи и пыли
15 KW
Предельно-допустимая темп-ра газовых смесей
80 C
Производительность
1.55 Вт
Страна-производитель
Украина
Тип вентилятора
высокого давления
Частота вращения, об/мин
1775 m
