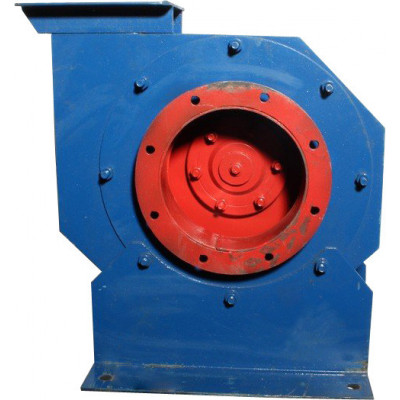

Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка)

Модель: 1013137

Краткое описание

Вентиляторы ВЦ 10-28 №2 предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температуро...

Характеристики

Гарантия (мес.) - 2700 mm

Диаметр воздуховода - 200 mm

Диапазон температур для эксплуатации - 38.8 mm

Оплата

Безналичный платеж с НДС

Оплата при получении

LiqPay

Доставка

Новая почта

Самовывоз

В наличии

7138.00грн.

Описание Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка)

Вентиляторы ВЦ 10-28 №2 предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м2.

Вентиляторы ВЦ 10-28 №2 можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до 40°С или 45°С для вентиляторов тропического исполнения.

Общая информация о ВЦ 10-28 №2

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 48
Направление вращения - правое и левое
Прямой и ременной привод

Изготавливаются ВЦ 10-28 №2 в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Применяются ВЦ 10-28 №2 (ВР 200-28)

в системах промышленной вентиляции
в вентиляционных системах зерновых элеваторов и глубоких шахт
для подачи воздуха в установки пневмотранспорта эжекционного типа
для подачи воздуха в вагранки, печи
для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВЦ 10-28 №2

Вентилятор ВЦ 10-28 №2 состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;

Конструкция рабочего колеса – турбинного типа, имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2

Технические характеристики вентиляторов ВЦ 10-28 №2

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 10-28 №2

Характеристики

Гарантия (мес.) 2700 mm

Диаметр воздуховода 200 mm

Диапазон температур для эксплуатации 38.8 mm

Допустимая вибрация вентилятора 561 kg

Исполнение 1

Макс. темп. перемещаемого воздуха 80 C

Материал корпуса сталь

Напряжение 380 B

Предельная концентрация грязи и пыли 15 KW

Предельно-допустимая темп-ра газовых смесей 80 C

Страна-производитель Украина

Тип вентилятора высокого давления

Отзывы о Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка)

Нет отзывов о данном товаре.

Вопросы и ответы (FAQ) Вентилятор ВЦ 10-28 №2 исп. №1 (пустотка)

Нет вопросов об этом товаре.

Подбор вентиляторов центробежных высокого давления ВЦ 10-28 по характеристикам

Модель	Электродвигатель			Исполн.	Полное давление	Производи- тельность	Макс. темп. перемеща- емого воздуха	Предельная концентрация грязи и пыли	Количество лопастей	Масса, не более	Цена
	Тип	Мощность	Частота	Исполн.	Полное давление	Производи- тельность	Макс. темп. перемеща- емого воздуха	Предельная концентрация грязи и пыли	Количество лопастей	Масса, не более	без двиг. (пустотка)	с двига- телем
		кВт	об./мин	№	Па	тыс. м3 / час	°C	мг/м3		кг	грн.	грн.
углеродистая сталь, исполнение № 1
типоразмер № 2
ВЦ 10-28 №2,0				1			80	100	48		2085	{{vc-10-28-20-ispolnenie-1}}
типоразмер № 2,5
ВЦ 10-28 №2,5	АИР 56 А4	0,12	1500	1	470	0,57	80	100	48	19	2276	{{vc-10-28-25-0121500-isp-1}}
ВЦ 10-28 №2,5	АИР 71 А2	0,75	3000	1	1450	0,64	80	100	48	23		{{vc-10-28-25-0753000-isp-1}}
ВЦ 10-28 №2,5	АИР 71 В2	1,1	3000	1	1400	1,05	80	100	48	24,1		{{vc-10-28-25-113000-ispolnenie-1}}
ВЦ 10-28 №2,5	АИР 80 А2	1,5	3000	1	1300	1,15	80	100	48	30		{{vc-10-28-25-153000-isp-1}}
типоразмер № 3,15
ВЦ 10-28 №3,15	АИР 63 B4	0,37	1500	1	590	1,4	80	100	48	35,5	2846	{{vc-10-28-315-0371500-ispolnenie-1}}
ВЦ 10-28 №3,15	АИР 71 А4	0,55	1500	1	660-710	0,6-1,1	80	100	48	38,5		{{vc-10-28-315-0551500-ispolnenie-1}}
ВЦ 10-28 №3,15	АИР 90 L2	3	3000	1	2750	2,2	80	100	48	55,5		{{vc-10-28-315-303000-ispolnenie-1}}
ВЦ 10-28 №3,15	АИР 100 S2	4	3000	1	2500	2,5	80	100	48	63		{{vc-10-28-315-403000-ispolnenie-1}}
типоразмер № 4
ВЦ 10-28 №4	АИР 90 L4	2,2	1500	1	400	3,8	80	100	48	61,5	5464	{{vc-10-28-4-221500-ispolnenie-1}}
ВЦ 10-28 №4	АИР 132 М2	11	3000	1	4400	5	80	100	48	120,5	5464	{{vc-10-28-4-1103000-ispolnenie-1}}
типоразмер № 5
ВЦ 10-28 №5	АИР 112 М4	5,5	1500	1	1430	6	80	100	48	105	11154	{{vc-10-28-5-551500-ispolnenie-1}}
ВЦ 10-28 №5	АИР 200 М2	37	3000	1	6800	9,9	80	100	48	291	11154	{{vc-10-28-5-373000-isp-1}}
