Приточная установка ВЕНТС МПА 1800 Е3

Описание Приточная установка ВЕНТС МПА 1800 Е3

Описание

Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 мм.

Корпус

Корпус изготовлен из алюмоцинковой стали. Внутри – тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.

Фильтр

Высокая степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.

Нагреватель

Для подогрева приточного воздуха зимой и в межсезонье используется электронагреватель. ТЭНы электрокалорифера снабжены дополнительным оребрением, что повышает площадь поверхности теплообмена и увеличивает отдачу тепла приточному воздуху.

Вентилятор

Применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Управление и автоматика

Возможны два варианта исполнения:

1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера. Управлять установкой можно при помощи пульта управления. В стандартный комплект установки входит провод длиной 10 м для пульта.

Функции управления и защиты МПА Е

• дистанционное включение и выключение установки;
• установка с помощью пульта управления требуемой температуры приточного воздуха и поддержание заданной температуры (управление калорифером при помощи оптосимистора);
• регулировка скорости вращения вентилятора с помощью пульта управления;
• отработка необходимых алгоритмов при включении и выключении установки;
• работа установки по таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• защита электрокалорифера от перегрева (два термостата);
• контроль степени засорения фильтра (датчик перепада давления).

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Опции к установкам

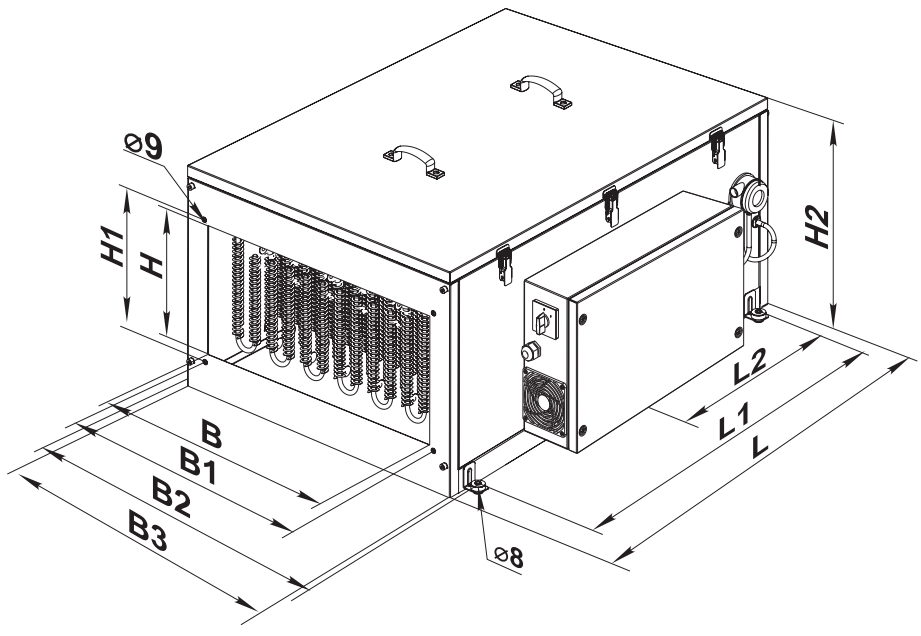

Габаритные размеры



Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	649	600	250	270	480	800	680
