Приточная установка ВЕНТС ПА 02 В2

Описание Приточная установка ВЕНТС ПА 02 В2

Описание

Приточная установка ПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Для обеспечения сбалансированной вентиляции к агрегату ПА можно подключить вытяжной агрегат серии ВА (оснащен такими же вентиляторами, как и ПА), который будет работать согласованно с агрегатом.

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, со звукоизоляцией из минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации приточного воздуха в установке есть встроенный фильтр со степенью очистки G4 (в качестве опции - F7).

Нагреватель

Установки ПА укомплектованы электрическими нагревателями.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Управление и автоматика

Возможны два варианта исполнения установок:

1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту ТЭНов калорифера от перегрева. Управлять установкой можно на расстоянии при помощи пульта дистанционного управления.

Пульт дистанционного управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задания необходимого расхода воздуха;
• возможность задания желаемой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправностей (аварийной ситуации).

Функции управления и защиты ПА...B

Функциональные возможности

1. Автоматическое управление приточным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
5. Управление жидкостным воздухонагревателем и контроль за его работой.
6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Опции к установкам

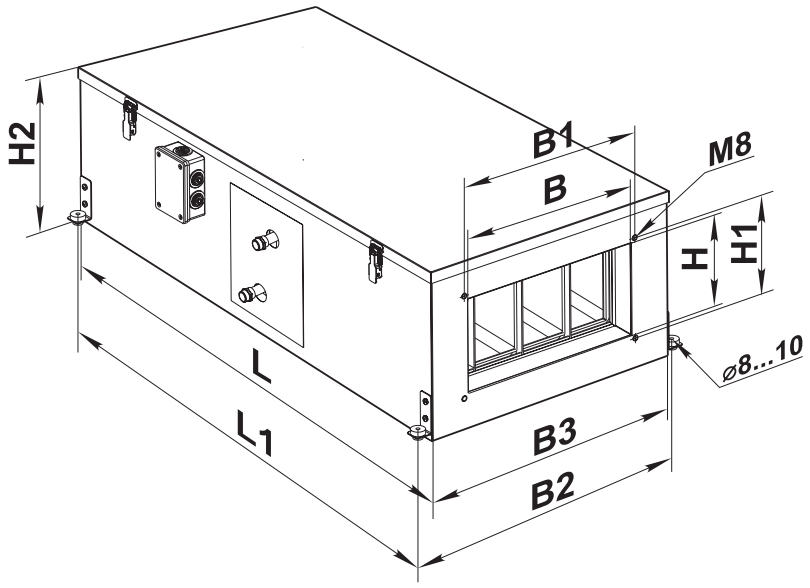

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	689	646	300	320	447	1250	1212
